一、用途及适用范围

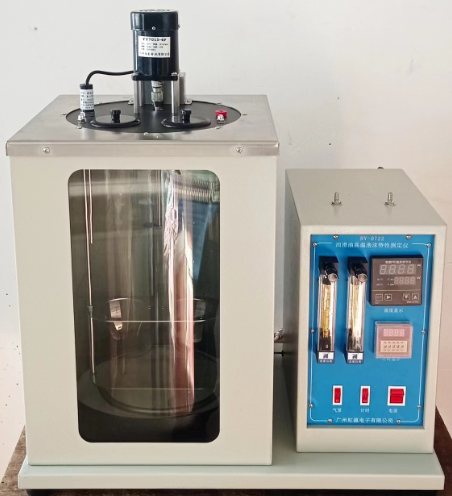

本仪器是根据中华人民共和国标准SH/T0722《润滑油高温泡沫特性测定法》规定的要求设计制造的，适用于按SH/T 0722标准规定的试验方法测定润滑油高温的泡沫性质，用以评定润滑油形成泡沫的倾向及泡沫的稳定性。

二、主要技术规格与参数

1、工作电源：      AC220V±10%，50Hz；

2、加热功率：       2500W

3、气体流量：      (200±5）ml/min 可调节；

4、控温范围：     室温~150℃

5、控温精度：      ±0.1℃；

6、计时器：        99H99;  99M99;  99S99

7、环境温度：     (-10~+40）℃；

8、相对湿度：     ≤85%；

三、主要结构及工作原理

1、仪器特点

⑴ 仪器采用一体式结构，包括两个部分：高温恒温部分及其控制部分。

⑵ 高温恒温浴外部采用防烫保护罩。

⑶ 设定仪器的恒温点后，仪器将自动进入恒温状态，若所显示温度与温度计测定的温度有所偏差，可通过修正温控仪的参数来达到一致。

⑷ 仪器有自动计时报警功能：时间设定好后，打开计时开关，计时器将自动计时，时间到仪器会自动报警，

2、电气原理

    仪器电路主要由温控仪、加热器、定时器等组成。高温浴加热器功率2500W。

四、使用方法

（一） 测试前的准备

1、使用本仪器前应仔细阅读本使用说明书。

2、仔细阅读中华人民共和国标准SH/T 0722《润滑油高温泡沫特性测定法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

    3、按SH/T 0722标准所规定的要求，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态；接入仪器的电源线应有良好的接地端。

（二）使用方法

1、按仪器的成套性检查仪器外表及相关配件。

2、恒温浴缸内加入耐高温的加热介质至离上盖20mm处（以放入量筒加热介质不溢出为宜）。

3、接通电源，打开电源开关，电源指示灯亮，仪器进入工作状态，同时照明灯亮。

4、仪器按标准设定好所要求的温度后温控仪会自动控制恒温浴缸的温度。

温度设定：在测量工作状态下直接按增加键或减少键修改温度给定值，长按增加键或减少键可快速滚动增减数值。

启动自整定：长按＞键，直到SV窗口交替显示AT提示符与设定温度值，这时仪表进入自整定状态；使系统进行两次超调来计算出最佳PID参数后自动进行高精度恒温控制。

中止自整定：自整定过程中，长按＞键，直到SV窗口不再交替显示AT提示符与设定温度值时整定过程中止，原PID参数不变。（温控表操作可以参阅温控表说明书），仪器出厂前自整定已调好，用户可以不用调。

5、在仪器进入恒温状态后，按SH/T 0722标准所规定的要求，装入试样进行试验。

6、连接好泡沫头，打开气泵开关，此时空气泵开始吹气。这时可调节流量计的流量，使其在（200±5）ml/min的范围内。

7、同时打开计时开关对泡沫头吹气5min。

五、注意事项

1、接通空气源之前，必须首先将流量计上的气体调节阀调节至最小位置，再缓慢调节气流大小。

2、严禁无加热介质时开机加热。

六、常见故障及排除方法

警告：仪器若出现故障应及时切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

七、仪器成套及技术文件

1、仪器成套

2、技术文件

⑴ 使用说明书                                      1份

⑵ 合格证                                          1份

⑶温控表说明书                                     1份
