一．概述

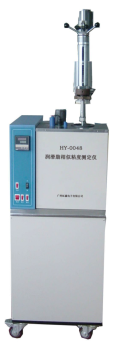

HY-0048润滑脂相似粘度测定器，是按照行业标准SH/T0048设计制造的，本仪器适用在该标准下对润滑脂相似粘度的测定。

二．结构特点

本仪器主要由自动毛细管粘度计、润滑脂相似粘度测定专用冷源两大部分组成。自动毛细管粘度计按照行业标准SH/T0048设计制造，增加了自动升降机构，使本试验操作起来更加方便。制冷系统采用全封闭式压缩机制冷，压缩机组选用进口产品，具有噪音低、功耗低、制冷量大等特点，该机过热自我保护装置可靠，因而使其使用寿命远远超过国内同类产品。

温度控制系统由控温表、控温开关等组成，控温表采用具有PID自动整定功能的数显温度控制仪控制温度，固态继电器为动作元件，该控制系统具有控温精度高长期工作性能稳定等功能。本仪器外型设计美观、大方，结构设计合理，操作方便，结果测定准确。

三.技术参数

1. 输入功率：2000W

2. 工作电源：AC220V/50Hz

3. 控温范围：室温～－60℃

4. 控温精度：±0.5℃

5. 记录筒转速及线速度：

档 0.0111转/分钟  0.0054厘米/秒

档 0.195转/分钟  0.094厘米/秒

档 3.42转/分钟  1.65厘米/秒

6. 记录用方格纸：   110×300毫米

7. 弹簧组最大强度：   6MPa

8. 毛细管尺寸(厘米)：

毛细管内孔半径0.025±0.005  长度11.50-0.05

毛细管内孔半径0.05±0.005  长度11.50-0.05

毛细管内孔半径0.1±0.005  长度11.50-0.05

四.安装与使用

 仪器到货开箱后，仔细去除包装物，对照仪器装箱单核对仪器配件是否齐全、无损伤。

备注：若仪器配件不齐全或配件有损伤，请速与我公司联系。

1. 将试样管和顶杆仔细擦干净。

2. 将试样装入试样管中，装样时首先将试样取来放到瓷板上，用刮刀把试样刮成2～3mm左右的薄层，赶走气泡，然后将试样管带沿的一端在瓷板上挤入试样，一直到装满另一端为止，两端刮平。

3. 转动螺母，放下螺杆，同时提起顶杆，使夹簧夹住锁棒，然后扳动偏心轮的扭柄，使固定套向下套住夹簧。反方向旋转螺母，使顶杆升到最高位置。

4. 将试样管、油杯借助螺母拧紧于衬套上，在记录筒上安放记录纸，使纸的下边缘紧靠筒的下部圆角上沿。将记录筒的转速扭向最大速度。拧动铅笔夹使铅笔芯与记录纸接触。

5. 向冷源恒温箱中注入乙醇或其它介质，使液面距箱口距离约20mm即可。

6. 将装好毛细管粘度计的摇臂旋转，通过摇臂升降机构平稳的放置于冷源恒温箱盖的开口处。

7. 接通电源，确保仪器良好接地。

8. 打开冷源电源开关、制冷开关和搅拌开关，拨动控温表（图示4）上的“测量、设定”切换开关到“设定”状态，利用温度调节旋钮将浴温设定到标准要求的温度，然后将切换开关拨到“测量”状态，此时控温表为“on”状态。到达设定温度点后，控温表自动调整到“off”状态，并开始一亮一灭交替闪烁。

9. 在到达设定温度点，恒温不少于20分钟后，扳动偏心轮的扭柄，顶杆开始下降，试样从试样管经毛细管挤出，同时铅笔在记录纸上划线。当划出的曲线接近水平线时，将旋转杆扭向中速，当划出的曲线再次接近水平线时，将旋钮杆扭向最小速度。

   10. 当顶杆到达最底部时，关闭电动机开关和冷源开关。

注意：仪器启动电源后，温控系统就开始工作，因此必须在恒温浴内填充完介质后才能够开启电源。

五．温控表的使用

仪器通电后，温控表上排数码管显示主控测温值，下排数码管显示主控设定值。

² 若上排显示OVER则说明传感器开路或输入信号超过测量范围。

² 设定值改变方式

按键，上排显示SP。按▲或▼键，使下排显示为所需要的值。再按键或到标准模式。

² 控制参数改变方式

按键4秒钟以上，上排显示控制参数的提示符，按▲或▼键，使下排显示为所需要的值。继续按键，上排依次显示各参数的提示符，按▲或▼键，使各控制参数为所需要的值。再按键4秒钟以上，回到标准模式。（无键按下1分钟后自动返回到标准模式）

² 各功能参数见下表

  不按键4秒以上进入标准模式，1分钟自动返回，可能某些功能参数未被改变。

六．数显温控表的自整定功能

按▲键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组升温较快的PID参数，仪表按新的PID参数进行控制。

按▼键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组能克服超温的PID参数，仪表按新的PID参数进行控制。

² 新的PID参数可以在仪表上检查。

在自整定过程中，按▲或▼键8秒后AT灯灭，自整定被终止，仪表按原PID参数进行控制。

七．故障分析及排除

正常情况下，打开电源开关，电源指示灯亮，，开机后，若发现上述过程异常可按下列几种情况分析处理：

八．注意事项

1. 保持仪器清洁，电控部分不要进水受潮，防止油样等污物溅洒在仪器上。

2. 仪器使用前应良好接地，以确保操作人员安全。

3. 仪器出现故障时，请专业技术人员处理，切忌随意拆卸。

4. 本仪器保修一年。
