一、用途及适用范围

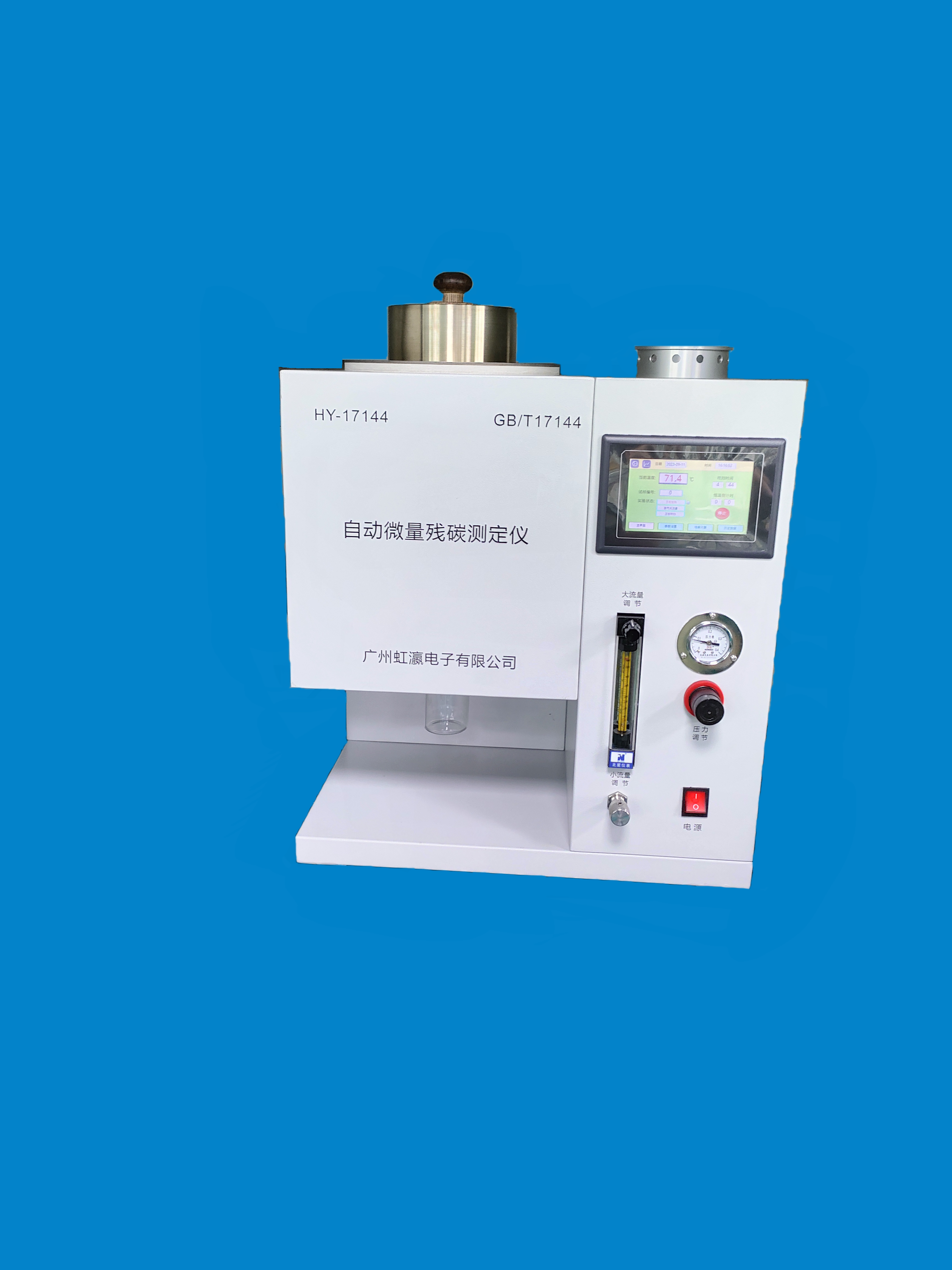

本仪器是根据中华人民共和国国家标准GB/T 17144《石油产品残炭测定法（微量法）》所规定的要求设计制造的，用于石油产品残炭的测定。

本仪器测定残炭的范围是：0.10%（m/m）～30.0%（m/m）。对残炭超过0.10%（m/m）的持有产品与康氏残炭法（GB/T 268）测定结果等效。

本仪器也适用于其残炭值低于0.10%（m/m）、由馏分油组成的石油产品，但应该首先用gb/6536方法制备10%（V/V）蒸馏残余物，然后再用本仪器测定。

二、主要技术指标及参数

1、供电电源：AC220V ±10%、50Hz；

2、仪器功耗：≤1600W；

3、生焦箱温度：500℃

4、生焦箱尺寸：φ85mm×105mm（直径×高）

5、控温精度：±2℃；

6、加热功率：1500W；

7、可做样品数量：12个

8、流量调节范围：100ml~1000ml/min；150ml/min和600 ml/min自动切换

8、环境温度：5℃～35℃；

三、工作原理概述

本仪器采用单片机控制系统，按照预先设定的程序，指挥各个部件协调运行。本机能接收天平数据；能按照标准要求自动控制实验过程的进行：以10℃～15℃的速率恒速升温并最终将温度恒定在500℃±2℃的范围内；自动按要求调节氮气的流量；自动按照时序进行各种动作，且每进行一步都会有不同的声响，提示用户实验进展的情况。系统对实验数据进行采集，自动计算试验结果，并按用户要求对数据进行保存和打印。本仪器设计为全中文界面，在每个界面的底部均有当前操作提示，用户甚至不需看说明书，只要按当前提示操作就可进行试验。

四、系统组成：

⑴ 主控板：单片机系统，控制整机各部件协调运行。

⑵ 温控系统：控制生焦箱的温度，自动按照标准要求恒速升温及最终恒定在（500±2）℃范围内。

⑶ 氮气控制系统：按照标准要求，自动调节两种不同的氮气流量，150ml/min或者600ml/min。

⑷ 液晶显示屏：是人机对话的界面，仪器内所有信息均通过显示屏与用户沟通，随时提供目前仪器的工作状态，提示用户当前可以进行的操作。
