一、用途及适用范围

本仪器是根据中华人民共和国标准GB/ T8929《原油水含量测定法》规定的要求设计制造的，适用于按GB/T8929标准规定的试验方法测定原油中的水分含量。本仪器是单联式结构。

二、主要技术指标

1、工作电源：      AC220V±10%，50Hz。

2、电炉加热功率：  450W。

3、加热控制：      双向可控硅无级调压控制。

4、环境温度：      ≤35℃。

5、相对湿度：      ≤85%。

6、整机功耗：      不大于500W。

三、仪器结构及电气原理图

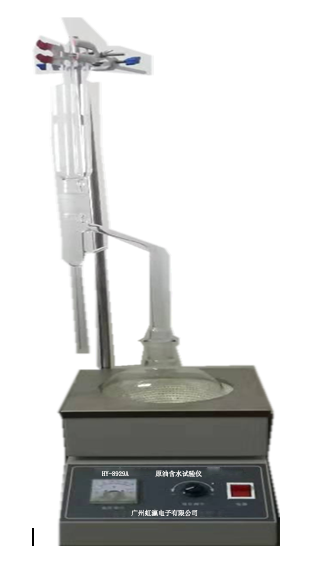

（一） 仪器结构

本仪器为隔热设计双层式结构，电子调压，仪器包括如下器件：

1、冷凝管夹持器：    夹持冷凝管。

2、冷凝管：          试样加热后在此管冷凝。

3、接受管：          冷凝液的接受管。

4、立柱：            十字夹、烧瓶夹的支撑立柱。

5、圆底烧瓶：        盛装试样并在加热电炉上加热。

6、电炉：            纤维电加热套 。

7、电气控制箱：     电子调压

（二） 电气原理

电路主要由加热套、交流调压电路组成。加热套的功率均为450 W ，加热套的工作电压由并联在加热电路中的电压表显示。开关控制电路的工作状态。

四、仪器的使用

1、使用本仪器前应仔细阅读使用说明书。

2、仔细阅读中华人民共和国标准GB/ T8929《原油水含量测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

3、按标准所规定的要求，准备好试验用的各种试验器具、材料等，将各玻璃器皿、仪器清洗干净并烘干。

4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态，外接电源必需有良好的接地端。

6、接通电源，根据实验要求，按顺时针方向调节加热调节旋钮，电压表上显示的电压值随之增加，加热套温度上升，选择合适的电压，控制蒸馏速度。

7、测定时按GB/ T8929的要求，在试样中加入与水不混溶的溶剂，并在回流条件下加热蒸馏，冷凝下来的溶剂和水在接受器中连续分离，水沉降到接受器中带刻度部分，溶剂返回到蒸馏烧瓶中，读出接受器中水的体积，并计算出试样中水的百分含量。

    8、试验结束后，应及时关闭电源。仪器较长时间不用时，应置于通风、干燥、无腐蚀性气体的环境中。

警告：仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！

五、常见故障及排除方法

六、仪器成套及技术文件

1、仪器成套

2、技术文件

⑴ 使用说明书                                         1份

⑵ 产品合格证                                         1份
