HY-0338润滑脂低温转矩测定仪是按照《SH/T 0338-1992 滚珠轴承润滑脂低温转矩测定法》标准设计制造的，能够严格按照标准描述，提供滚珠轴承润滑脂低温转矩测定器，测定温度为-20℃以下时润滑脂低温转矩的特性。
HY-0338润滑脂低温转矩测定仪采用触摸屏控制，实现了控温、恒温控制、自动试验、自动记录试验数据、自动计算试验结果，可实现试验结果记录和打印，试验结果也可以转存到U盘存储。
HY-0338润滑脂低温转矩测定仪严格按照标准要求设计配重鼠笼，试验轴承采用进口NSK6204轴承，保证了试验的可靠性，整机提供了拉力校正程序，保证了拉力的准确性。
HY-0338润滑脂低温转矩测定仪采用复叠压缩机制冷技术，提供极低的温度环境和极高的降温速率，制冷深度可达-80℃，制冷空气浴采用绝热材料保温，低温下无透霜透水现象，保证试验的安全性。
HY-0338润滑脂低温转矩测定仪是一台高度集成的自动化测试仪器，试验结果的准确性和重复性很高，是润滑脂低温转矩测试的可靠仪器。
1. 结构特点

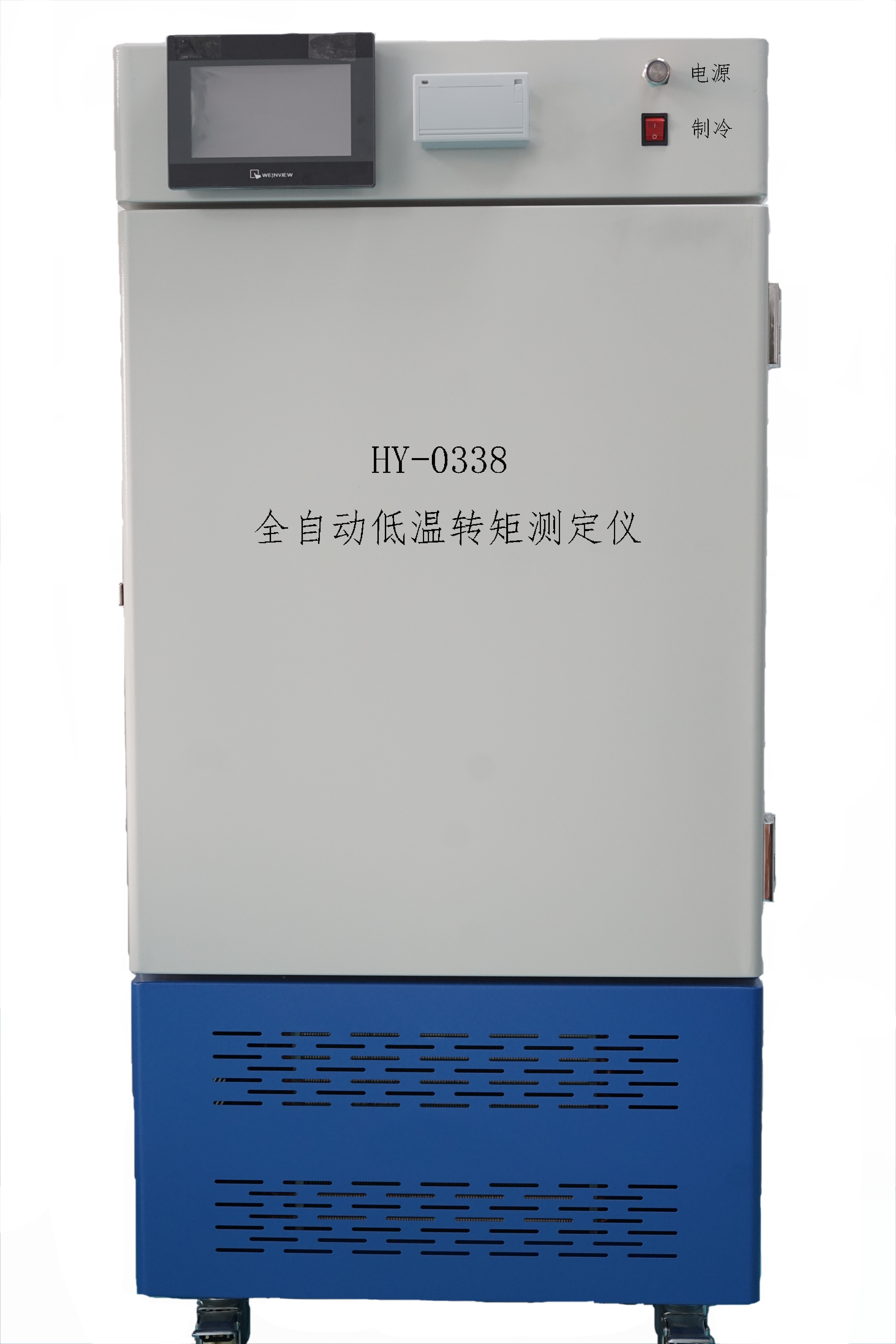

2.1 外观

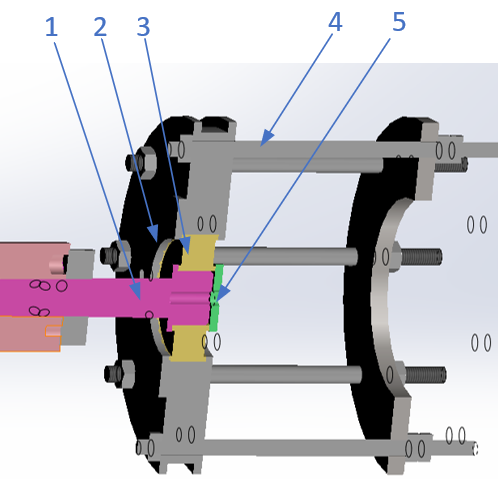

2.2 实验装置组装图
1.测试主轴 2.轴承外圈压盖3.测试轴承6204 4.鼠笼
5.轴承内圈压盖

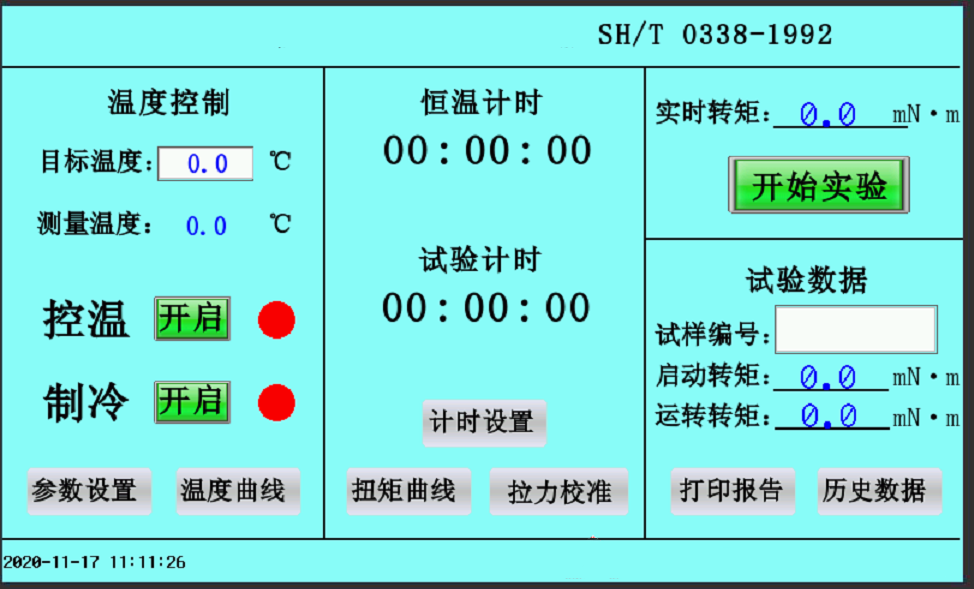

2.3 操作界面介绍
2.3.1 温度控制区域
l 恒温计时：显示空气浴到达设定温度以后，实验装置的恒温时间；
l 试验计时：显示试验开始以后的时间累积；
l 计时设置：设置上述两计时长度；

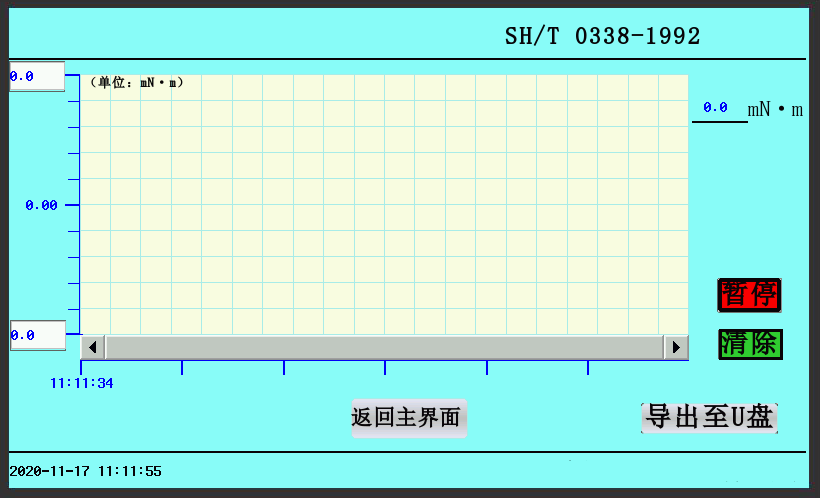

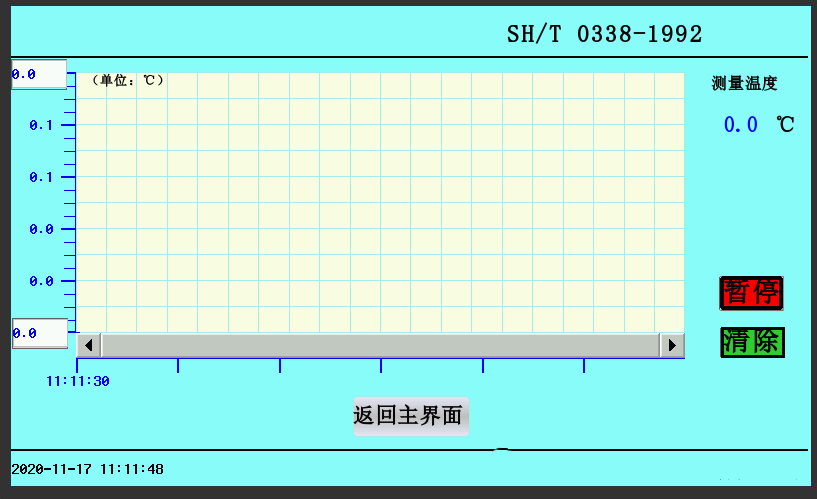

l 扭矩曲线：显示扭矩的实时变化情况；
l 拉力校准：转换到拉力校准界面；
1.3.2 恒温计时区域
l 主轴零位：控制主轴安装位置回归原始位置
l 主轴转速：监测主轴旋转速度；
l 主轴加载：控制主轴上升，并保持所设置的承载压力；
l 主轴卸载：控制主轴下降，直至主轴起始零点；
l 承载压力：监测KRL适配器实时承载压力；
l 压力曲线：随时调取实验过程中的承载压力变化情况；

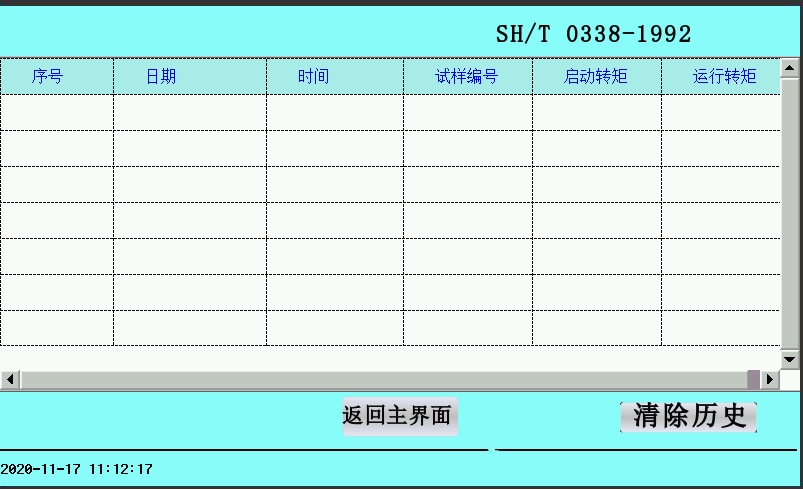

1.3.3 试验界面
l 实时转矩：显示当前转矩数值；
l 开始实验：启动实验；
l 试验编号：设置试验编号；
l 起动转矩：试验开启15秒后，显示起动转矩数值
l 运转转矩：试验结束后，显示运转转矩数值。

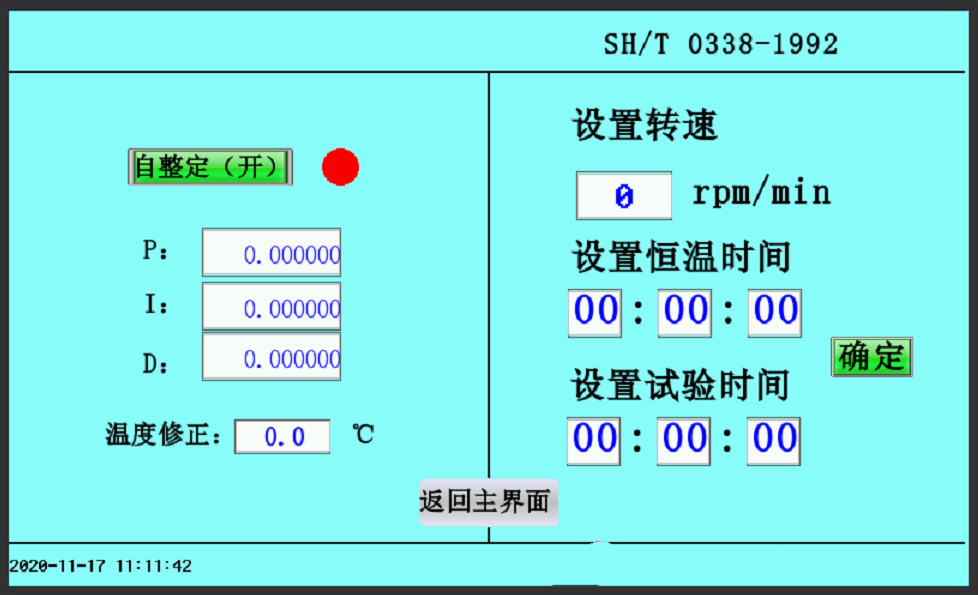

1.3.4 参数设置介绍
l 控温自整定：点击按键，程序开始自动计算控温参数，即PID值，此设置只需操作一次即可，无需每次试验重复操作；
l 设置转速：通常设置1rpm，可以设置其他数值；
l 设置恒温时间：通常设置2h，可以设置其他数值；
l 设置试验时间：通常设置1h，可以设置其他数值；

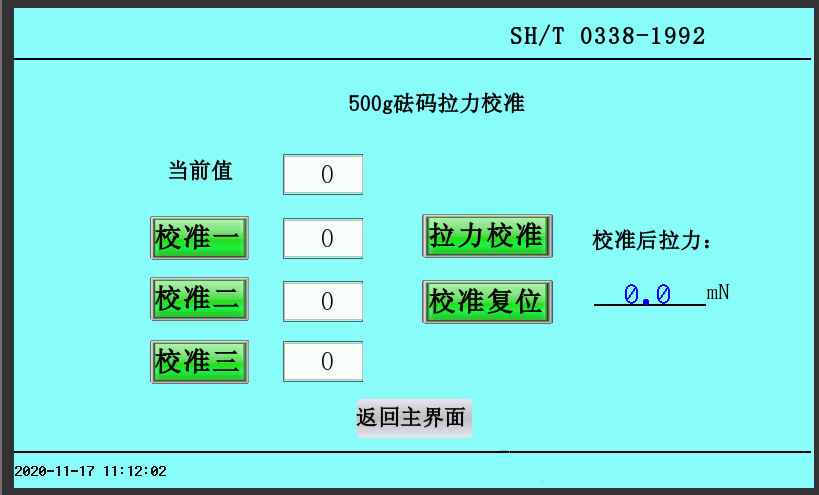

1.3.5 拉力校准介绍
将500g砝码安装到拉线上，确保拉线拉直，此时拉力传感器将显示数值，点击校准一，系统将记录此值，依次点击校准二、校准三，系统将自动计算平均值，此时校准完成。
2. 技术参数
电源：220VAC 3KW
控温范围：-74—60℃
电机转速：1rpm（可调）
试验轴承：NSK 6204
恒温时间：2h（可调）
时间设定：60min（可调）
控温方式：复叠压缩机，电加热辅助
测力范围：0—2Kgf
全过程力矩曲线记录，自动判定起动转矩和运行转矩
符合《SH/T 0338-1992》标准的实验要求
PLC触摸屏设计
3. 仪器安装与使用
4.1 实验准备
4.1.1 清洗轴承并烘干，清洗装脂杯并烘干

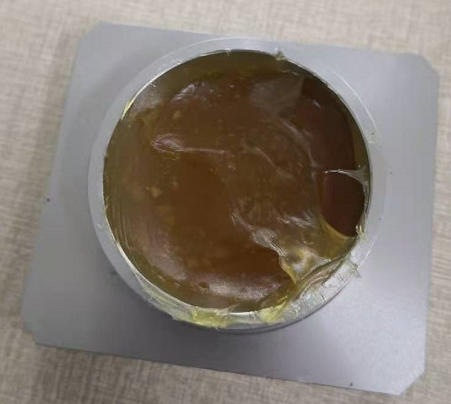

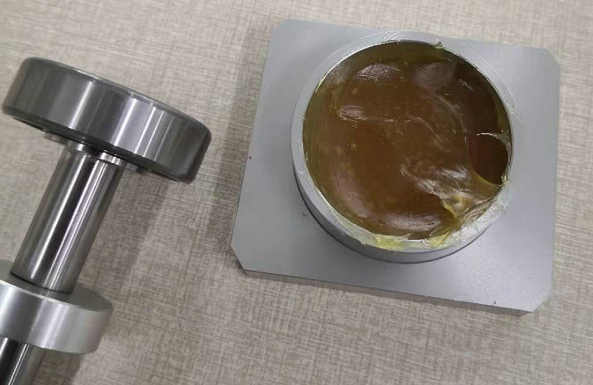

4.1.2 把待测润滑脂体安装到装脂杯中，把轴承安装到测试主轴上；

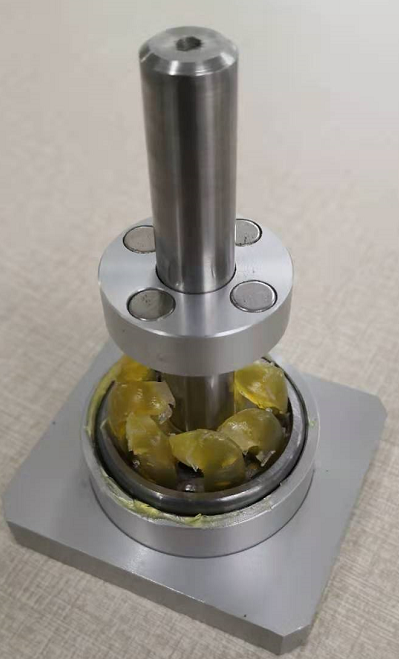

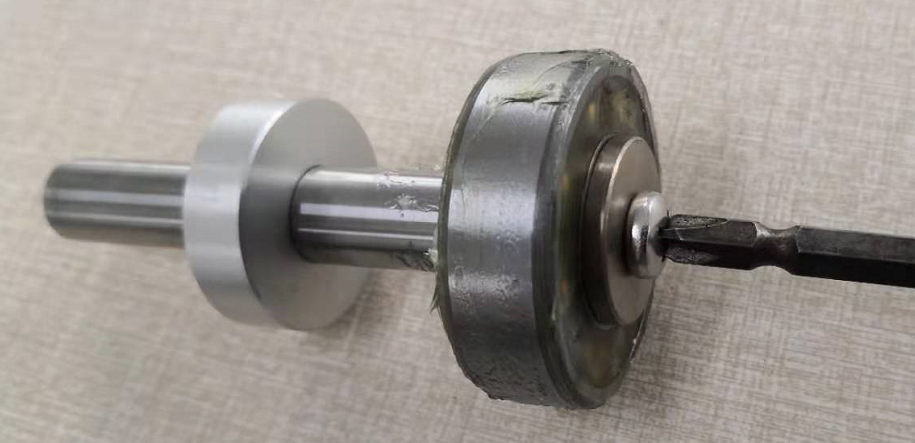

4.1.3 把轴承按压到装脂杯中，使润滑脂从轴承缝隙压出，反复多次，确保润滑脂充分填满缝隙，用刮脂刀抹平润滑脂，中间不得转动轴承，用螺丝固定内环固定板，确保紧固无松动；

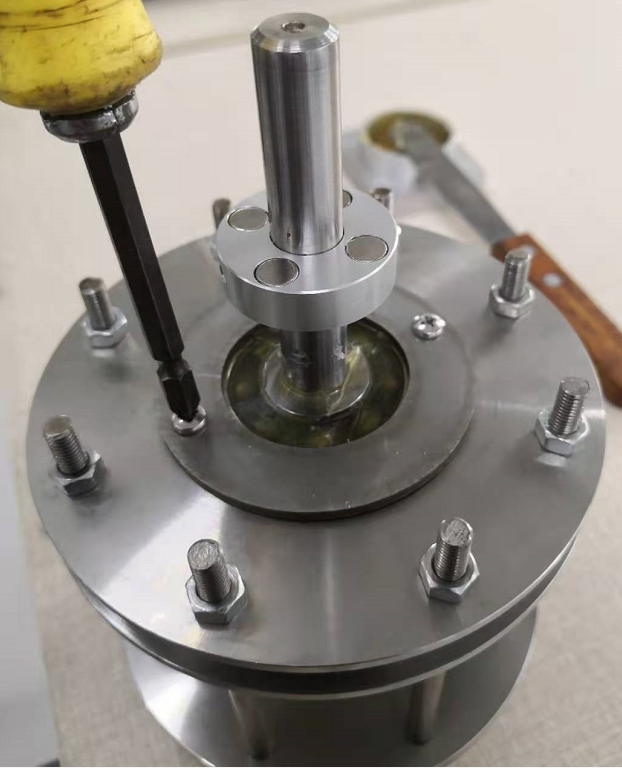

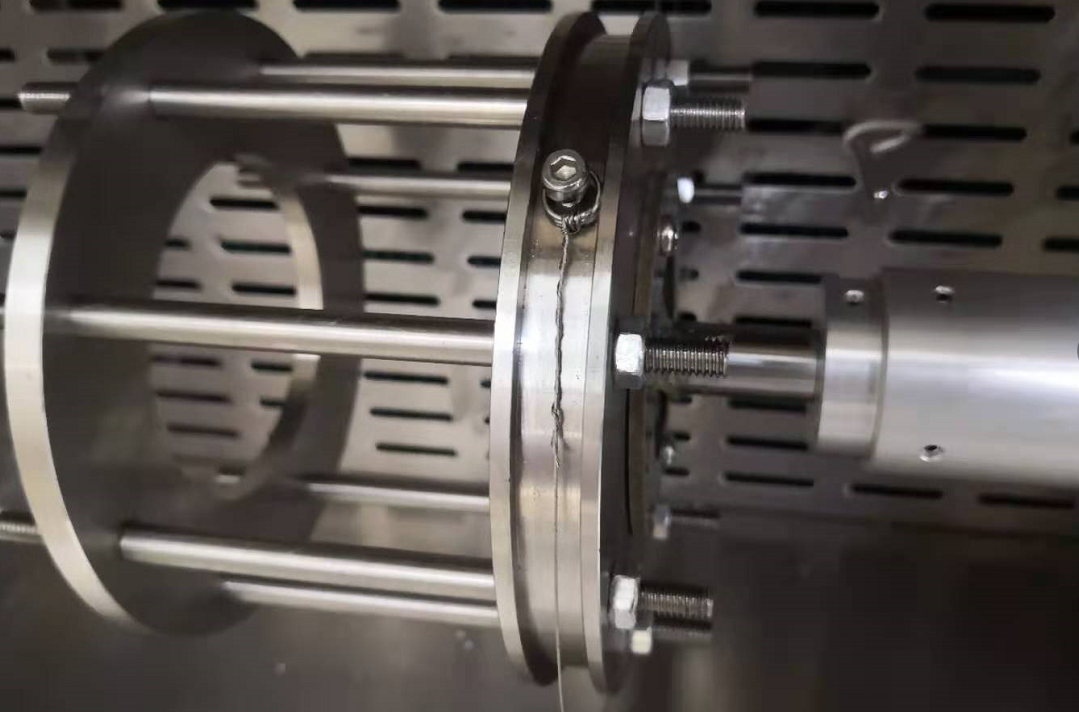

4.1.4 把上述装配体固定到鼠笼轴承安装处，并有螺丝固定外环固定板，确保紧固无松动，中间不得转动轴承；
4.1.5 把上述装配体安装到主轴安装孔中，用内六角扳手紧固顶丝，确保紧固无松动，中间不得转动轴承，把拉线固定到鼠笼相应位置上，准备工作完成；
4.2 试验
4.2.1 设置恒温时间2h，试验时间60min，转速1rpm；
4.2.2 关闭空气浴门，设置试验温度，打开“控温”、“制冷”；
4.2.3 空气浴温度达到设定温度后，点击“开始试验”，仪器将自动开启恒温，自动开启试验，自动计算试验结果，自动停止试验；
4.2.4 试验结束；
4.2.5 可以设置室温，当温度升高后，拆卸鼠笼，清洗轴承待下次试验使用，防止低温冻伤。
4. 注意事项
5.1 保持仪器清洁，防止试样喷溅在仪器上；
5.2 定期校准拉力传感器；
5.3 定期确认轴承润滑，定期更换轴承；
5.4 仪器使用前应良好接地，确保操作人员安全；
5.5 谨防冻伤；
5.6 仪器出现故障后，及时与我公司联系，切忌随意拆卸；
5.7 本仪器保修期为一年。
