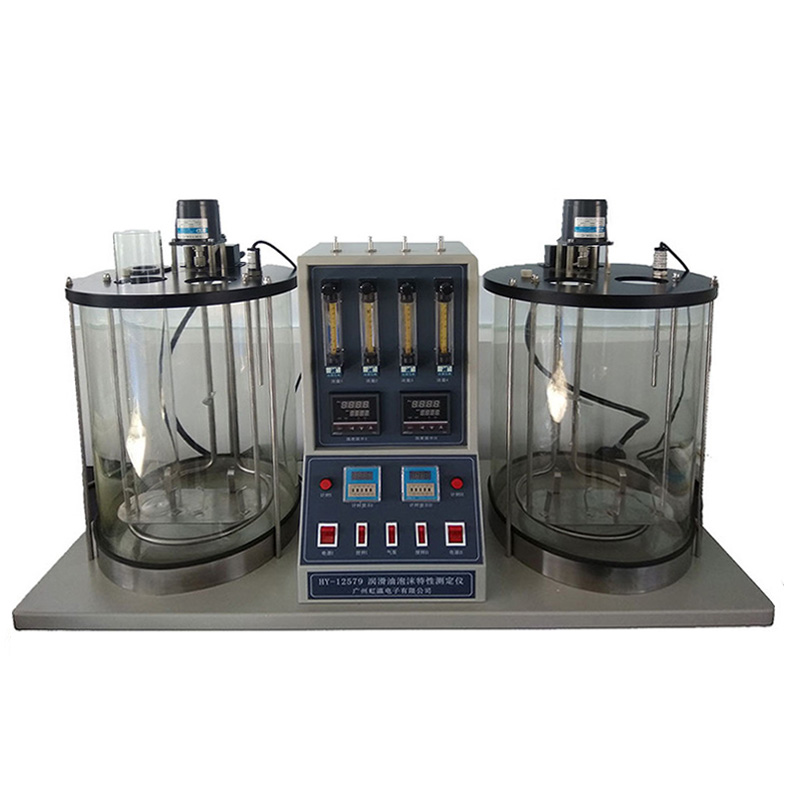

一、用途及适用范围

本仪器是根据中华人民共和国标准GB/T 12579《润滑油泡沫特性测定法》规定的要求设计制造的，适用于按GB/T 12579标准规定的试验方法测定润滑油的泡沫性质，用以评定润滑油形成泡沫的倾向及泡沫的稳定性。

二、主要技术规格与参数

1、工作电源:AC220V±10%，50Hz；

2、恒温加热功率:2000W；

3、辅助加热功率:800W；

4、制冷功率:500W；

5、空气流量:(94±5）ml/min 可调节；

6、控温范围:室温~99.9℃(高温浴)；

7、控温范围:(10~99.9）℃（低温浴）；

8、控温精度:±0.5℃；

9、计时器:5分钟和10分钟，精确至秒；

10、计时精度:0.01%＋0.05秒（在20℃）；

11、环境温度:(-10～+40）℃；

12、相对湿度:≤85%；

  13、整机功耗:大于3000W。

三、主要结构及工作原理

1、仪器特点

⑴ 仪器包括三个部分：低温恒温部分及其控制部分，高温恒温部分及其控制部分，低温恒温部分配有与之相匹配的便携式制冷器。

⑵ 设定仪器的恒温点后，仪器将自动进入恒温状态，无须再做设定调整。同时控温仪也设有参数修正功能，若所显示温度与温度计测定的温度有所偏差，也可通过修正来达到所要求的测试温度。

⑶ 仪器都有自动计时功能，在达到恒温点后，打开计时开关，计时器将自动计时，同时开始吹气，5分钟后，关断吹气，并静止放置10分钟，10分钟后，样品测试结束。

2、仪器主要结构有如下部分

⑴ -23.5粘度盖部分有致冷头插口：便携式压缩机致冷器的致冷头插口。致冷器作为低温恒温浴的冷源。

⑵ 空气流量计:检测试验时的空气流量。

⑶ 量筒夹持器:夹持试验量筒。

⑷ 温度传感器:检测恒温浴的温度。

⑸ 时间继电器:用于试验时的定时与计时。

⑹ 温控仪:用于恒温浴的温度设定和控制。

⑺ 电源开关:打开此开关，仪器接通电源进入工作状态。

⑻ 玻璃浴缸:恒温浴缸，两浴缸温度分别控制在24±0.5℃和93.5±0.5℃。

⑼ 泡沫头:结晶状氧化铝气体扩散头。

⑽ 温度计:玻璃管温度计，检测恒温浴的实际温度。

⑾ 量筒塞:量筒封口软木塞。

⑿ 定时开关:打开此开关，定时器进入工作状态。

⒀ 量筒:盛放试样的标准容器。

3、电气原理

  仪器电路主要由温控仪、加热器、定时器等组成。主加热器功率650W，辅助加热器功率1400W。两恒温浴电路基本相同。

四、使用方法

（一） 测试前的准备

1、使用GB/T12579润滑油泡沫特性测定仪前应仔细阅读本使用说明书。

2、仔细阅读中华人民共和国标准GB/T 12579《润滑油泡沫特性测定法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

    3、按GB/T 12579标准所规定的要求，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态；接入仪器的电源线应有良好的接地端。

（二）使用方法

1、按仪器的成套性检查仪器外表及相关配件，如无损坏或缺失，把带有O型圈的量筒放入，拧牢固定螺母，按图1所示安装好仪器。

2、两恒温浴缸内加入清水至加热罩缺口以上。

3、打开电源开关，接通电源，电源指示灯亮，仪器进入工作状态。

4、温控仪按试验标准的要求设定好所要求的温度，开机后温控仪会自动控制恒温浴缸的温度。高温浴附有自动辅助加热，在近恒温点约2℃时控温仪自动关断该辅助加热器。低温浴配有专门的制冷器，可在室温高于试验温度时，作为辅助降温设备。

5、在仪器进入恒温状态后，按GB/T 12579标准所规定的要求，装入试样进行试验。

6、连接好泡沫头，打开计时开关，此时计时开始，空气泵开始吹气。这时可调节流量计的流量，使其在（94±5）ml/min的范围内。

7、对泡沫头吹气5min后，将自动切断空气源，同时进入计时10min状态，随后可观测泡沫倾向。

五、注意事项

1、低温恒温浴应使用相匹配的制冷器，应保证制冷头与制冷器的主体之间的连管不致产生折叠和拉拔。

2、接通空气源之前，必须首先将流量计上的气体调节阀调节至最小位置，再缓慢调节气流大小。

3、出厂仪器的气路连接方法是按GB/T 12579标准中的简易法连接的，如需用标准方法测试，请按照GB/T 12579标准的要求重新连接气路。在低温恒温浴上配有相应的冷却盘管，以供做标准方法使用。

4、严禁无水时开机加热，必须待加水至加热罩缺口以上后再开机。

5、干燥塔帽的出气孔要与塔身的出气缺口对齐。

注意：当室温低于0℃时，请将水缸内的水放尽，防止结冰损坏器件！

六、常见故障及排除方法

※警告：仪器若出现故障应及时切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

七、仪器成套及技术文件

1、仪器成套
