一、技术指标

  1、适用标准：GB/T3536。

  2、工作电压：AC220V/50HZ

  3、工作功率：1000W。

  4、外型尺寸：360 ×430 × 270。

  5、闪点范围：室温～+300℃。

二、性能特点

 1、7寸进口液晶触摸屏。

 2、全中文菜单，汉字显示，直观易操作。

 3、电子点火、无须气源。

 4、试验时检测机构自动下降，试验结束检测机构自动抬起。

 5、自动点火、自动检测闪点。

 6、自动检测大气压，试验结束自动大气压补偿。

 7、试验结束强制风冷加热器，以缩短等待时间。

 8、故障自诊断系统。

 9、可存储200条实验结果。

10、具有升温限制功能，达到限制温度试验仪器自动停止试验并提示。

11、试验结束后自动打印试验结果。

三、界面操作说明

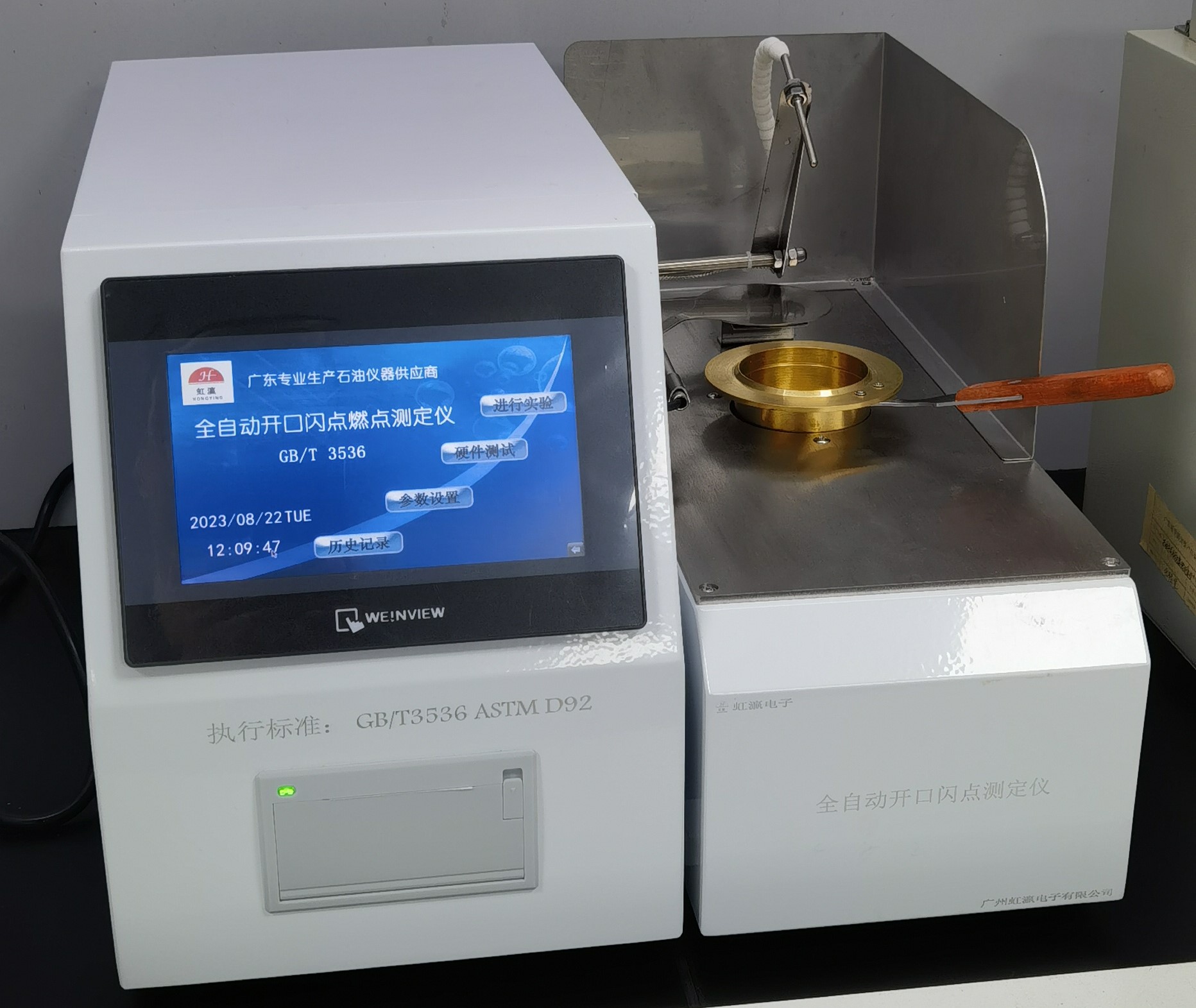

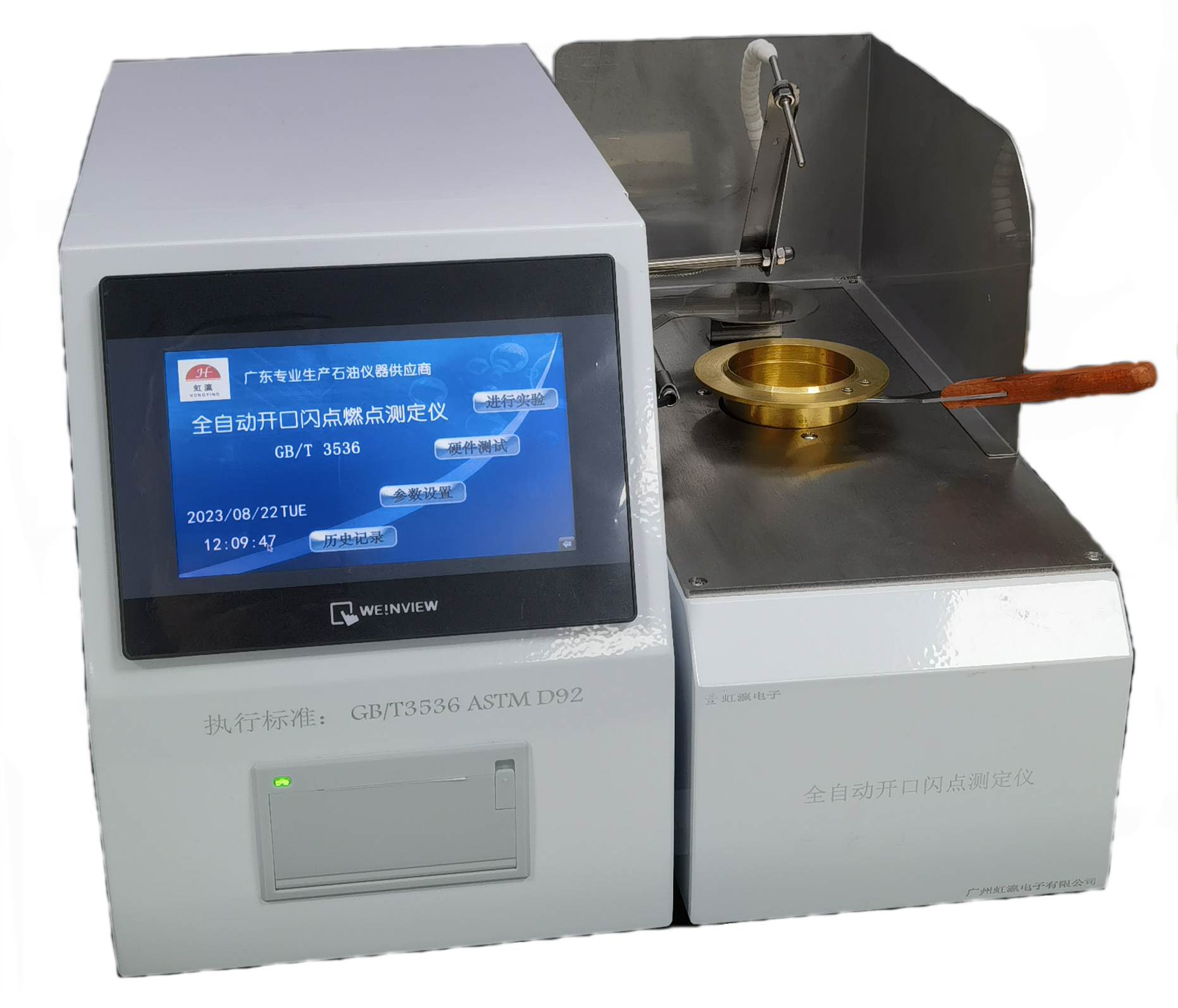

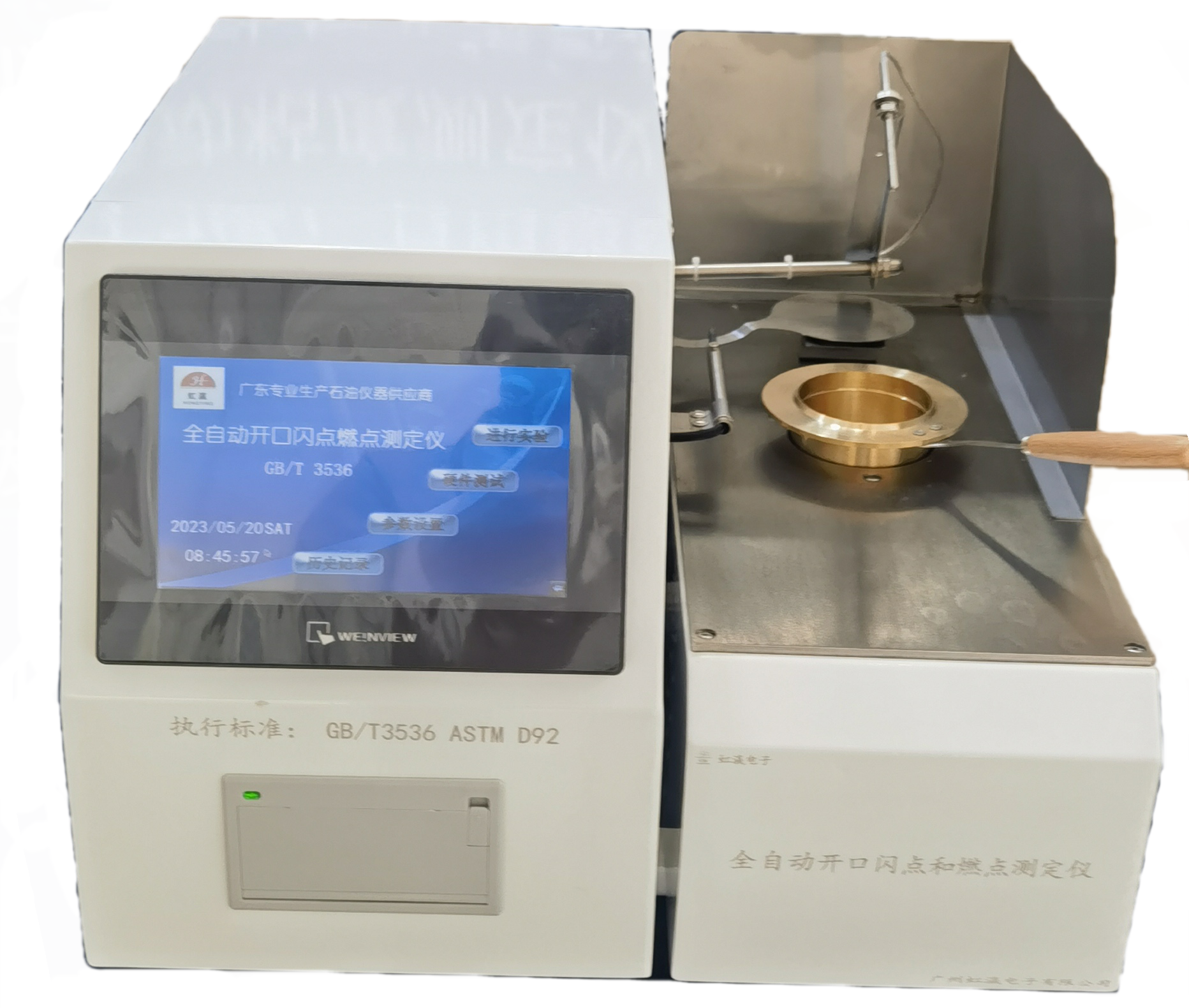

1.主界面

【参数设置】进入调整实验过程的参数界面。

【进行实验】进入实验开始界面。

【硬件测试】进入开口设备的各项硬件功能检测界面。

【历史记录】进入历史记录浏览界面。

2.参数设置

“实验编号”：此次实验的编号。

“设定预闪”：实验的预期闪点，此温度决定点火点（在此温度前28度）开始试验点火。

“温度补偿”：表示对检测温度的校正值。

“设定滞后”：表示在预闪点多少度以后停止实验。

“大气压补偿”：表示对检测大气压的检测补偿。

“升降电机”：控制升降机构下降的时间，单位为秒。

“灭火电机”：控制灭火机构前进的时间，单位为秒。

“扫划防呆”：控制扫划运行最大时间，单位为秒。

【版本号】：按下此按键显示如下界面

当产品升级时，请提供版本号，方便升级。

3.实验界面

【试验闪点】：表示测试闪点的试验开始进行，温度间隔2度点火。

【试验燃点】：表示测试闪点和燃点的试验开始进行。

【快速闪点】：表示测试闪点快速升温，温度间隔4度点火。

【试验停止】：表示实验终止。

【返回首页】：返回主界面。

【试验速率】：进入试验升温速率界面。

【快速速率】：进入快速升温速率界面。

“试样温度”：实验过程中，表示当前开口锅的温度。

“闪点”：试验后得出的闪点温度。

“燃点”：试验后得出的燃点温度。

“预期闪点”：预期的闪点温度。

“实验编号”：表示当前实验编号。

实验状态有两种显示。一种是实验结束，另一种是实验进行中。

4.硬件测试

“试验温度”：表示升降臂上的热电偶所在环境的温度。

【升降机构】--升（降）：

点击后，升降臂会有相应的动作，同时红色线条后面会有相应的状态指示。“升”表示升降臂抬起，“降”表示升降臂落下。

【灭火机构】--去（归）：

点击后，灭火盖会有相应的动作，同时红色线条后面会有相应的状态指示。“去”表示灭火盖在油杯上，“归”表示灭火盖在初始位置。

【划扫机构】--去（归）：

点击后，划扫机构有相应的动作，同时红色线条后面会有相应的状态指示。“去”表示划扫杆远离初始位置，“归”表示扫划杆在初始位置。

【点火器】--灭（亮）：

点击后，点火器会马上点亮，大约10秒以后点火器自动熄灭。同时红色线条后会有相应的状态指示。

【冷却风扇】--停（转）：

点击后，冷却风扇会自动转动，转动10秒左右后停止转动。同时红色线条后会有相应的状态指示。

【加热控制】--停（热）：

点击后，红外加热炉会按设定的温度自动开始加热，再次点击停止加热，同时红色线条后会有相应的状态指示。

设定加热温度：设定手动加热控制的温度。用来PT100校验用。

当使用温度计与PT100进行校验时，要使用手动加热功能，当得温度计温度与实际温度不符时，进行温度修正。

在自动运行时，不要把温度计插入铜锅，由于设定在自动运行时，检测起火，自动进行灭火，灭火盖会把温度计碰碎。

5.历史记录

【上页】表示查看上一页历史记录。

【下页】表示查看下一页历史记录。

【全部删除】表示删除全部历史记录。

【返回】表示返回主菜单。

“第  页”表示当前浏览第几页记录，可存储200条实验数据。

6.试验方法：

打开电源开关，触摸屏进入“主界面”显示。升降臂、灭火盖、扫划电机处在初始位置。

将待测油样倒入开口杯中，液面到达油杯刻线处。将装有油样的油杯放入加热炉上，油杯手柄部分朝向机器外侧。

进入“设置界面”，设置“预闪”和“编号”。返回主界面。

进入“参数界面”，设置“滞后”点。根据温度和大气压力补偿值，设置“温度补偿”和“气压补偿”。“减速系数”、

“正常测试”、“测试温度”的参数轻易不要调整。返回主界面。

进入“实验界面”，如果需要检测闪点，点击【闪点】，即开始闪点检测过程。如果需要检测闪点和燃点，点击【燃点】，

即开始燃点检测过程。整个检测过程自动进行，无需人工干预，请勿在检测中点击除【停止】之外的任何按键。

实验过程中显示当前油杯中的温度，升温速率自动控制，自动按照GB/T3536的标准进行。

当出现闪点或燃点后打印机自动打印测试结果，升降臂自动抬起，灭火盖盖住油杯，散热风扇启动，开始降温过程。

请勿在风扇运行过程中触碰任何按键。当闪点不符合要求的时候，屏幕会弹出提示框

表示测试得到闪点的温度在点火点开始18度以内，此时结果不需要。在实验界面内，如果温度传感器断线，显示如下界面：

表示此时温度传感器出现问题。在实验界面内，如果不加热，显示如下界面：

四、注意事项

实验开始后以及实验过程中请勿对仪器进行操作。

实验结束后，风扇未停转之前，请勿操作仪器。

如果有样品溢出，请用纱布擦干净，防止样品燃烧。

实验环境温度请保持在20℃-25℃之间。
