一． 概述

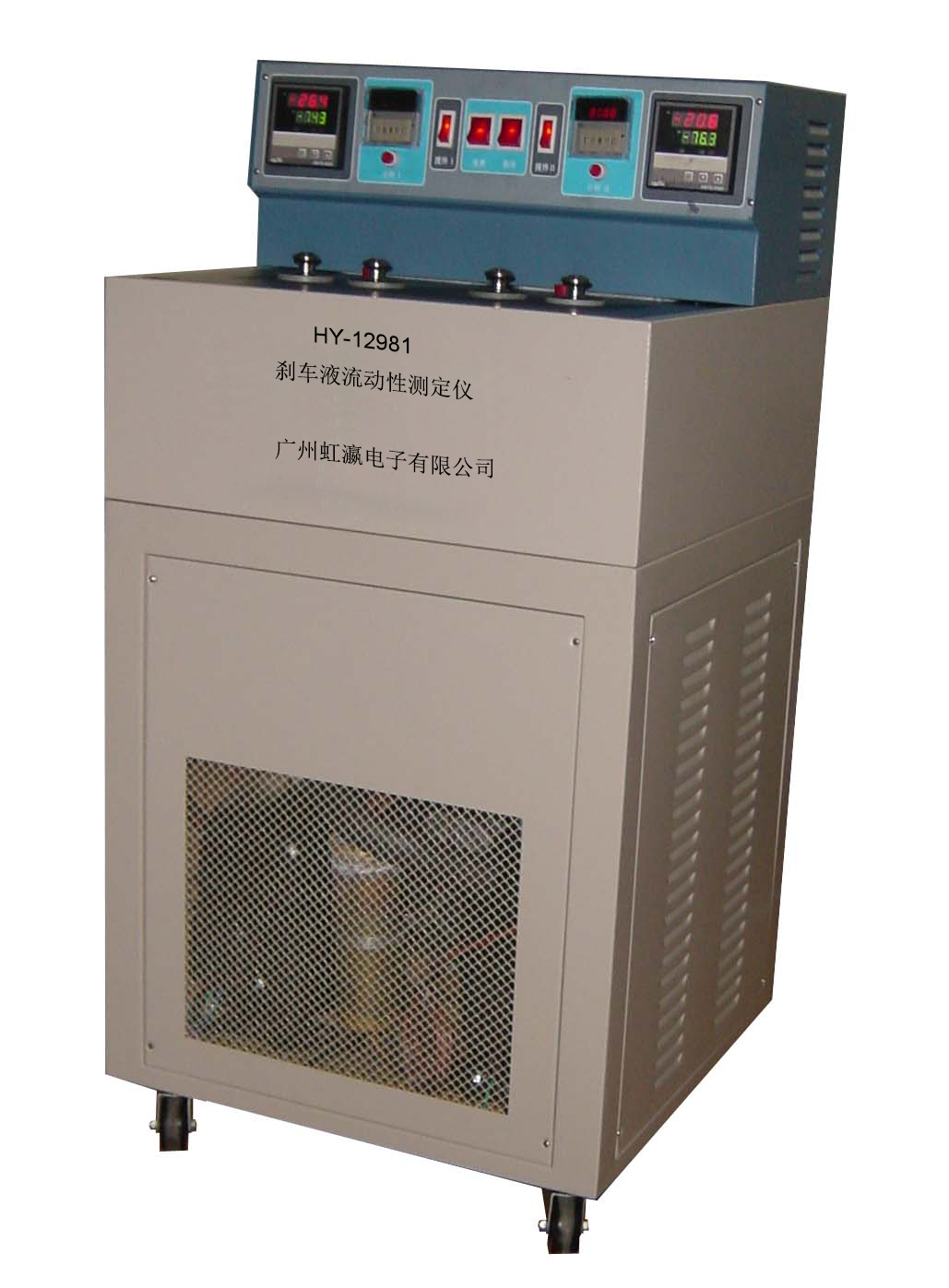

HY-12981刹车液流动性测定仪是按照国家标准GB/T12981设计制造的，本仪器适用于在该标准下，测定刹车液在低温下的流动性和外观变化，用以评定刹车液的低温稳定性。
二． 结构特点
HY-12981测定仪主要由低温冷源（制冷机）部分、恒温浴（冷浴）部分组成。
（1－电源按钮， 2－搅拌开关1， 3－计时按钮， 4－计时器1， 5－温控表1， 6－温控表2， 7-计时器2， 8-计时按钮， 9-搅拌开关2， 10-制冷开关 ）
低温冷源部分由全封闭压缩机复叠式机组及蒸发器（冷头）等部分组成。
恒温冷浴部分由低温浴槽、数字温度控制装置、计时装置等组成。
三． 主要技术参数
1. 输入功率： ＜1800W
2. 工作电源： AC220V±10% 50Hz
3. 控温范围： 30～-60℃
4. 恒温精度： ±0.5℃
5. 降温时间： ＜100min
四.安装与使用
仪器开箱后，仔细去除包装，经检查无损无误后，按要求安装调
试。备注：若仪器配件不齐全或配件有损伤，请速与我公司联系
1. 仪器必须有良好的接地线。
2. 使用前，必须通过测试孔向冷浴中添加适量的载冷剂（酒精），当试管和试管外套筒放入冷浴后，液面应保持在距离冷浴上沿5～10mm左右为宜，以免溢出的载冷剂渗入保温层，破坏保温效果。
3. 打开电源开关和搅拌开关，在开启制冷机的开关。
4. 仪器通电后，温控表上排数码管显示主控测温值，下排数码管显示主控设定值。
² 若上排显示OVER则说明传感器开路或输入信号超过测量范围。
² 设定值改变方式
按键，上排显示SP。按▲或▼键，使下排显示为所需要的值。再按键或到标准模式。
² 控制参数改变方式
按键4秒钟以上，上排显示控制参数的提示符，按▲或▼键，使下排显示为所需要的值。继续按键，上排依次显示各参数的提示符，按▲或▼键，使各控制参数为所需要的值。再按键4秒钟以上，回到标准模式。（无键按下1分钟后自动返回到标准模式）
² 各功能参数见下表
提示符 | 名称 | 设定范围 | 说明 | 初始值 |
| 时间比例再设定 | -99（99.9）~100（100.0）℃ | 时间比例再设定（RESET） 仅用于调整比例控制仪表的静差 | 0 |
rE | ||||
| 过程值 偏置 | -99（99.9）~100（100.0）℃ | 用于修正由传感器、热电偶补偿导线所产生的测量误差 | 0 |
rt | ||||
| 不灵敏区 （死区） | 0.4~100（100.0）℃ | 位式及报警作用的不灵敏区，具有位式控制的仪表位式及报警作用同一dF | 0.4 |
dF | ||||
| 报警点 设置 | -1999~1999℃ | 报警点设定，当AL＞0时为上限报警；当AL＜0时，为下限报警，输出状态自动翻转 | 50 |
AL | ||||
| 控制周期 （加热侧） | 1~100秒 | 继电器输出≮20s， SSR和可控硅开关≮3s | 20 2 |
T | ||||
| 报警延时时间 | 0~3600秒 | 当测量值达到报警值，需经过Ct时间后，报警继电器才输出 | 0 |
Ct | ||||
| 比例带 （加热侧） | 1~300℃ | 比例用作调节，P越大比例作用越小，系统增益越低，仅作用于加热侧 | 30 |
p | ||||
| 积分时间 （再调时间） | 0~3600秒 | 积分作用时间常数，I越大，积分作用越弱 | 240 |
I | ||||
| 微分时间 （预调时间） | 0~3600秒 | 微分作用时间常数，D越大，微分作用越强，并可克服调 | 60 |
d | ||||
| 密码锁 | 0~2 | 0：参数均能修改 1：只能修改给定值（SP） 2:所有参数均不能修改 | 0 |
Lc |
不按键4秒以上进入标准模式，1分钟自动返回，可能某些功能参数未被改变。
5.当试验浴温达到标准要求时，即可按标准要求进行测定。
6. 如果需要计时，将计时器调节到计时状态，按下“计时”按钮。
计时器的操作： ①打开计时器面板右侧“计时”按钮，屏幕显示数字。②根据试验需要的时间，设定时段开关（英文字母下带横线的为倒计时时段开关，如S、h等）。③按下面板右侧“计时”按钮，计时清零，屏幕无显示；再按一下，按钮弹出，计时开始。④计时结束后，蜂鸣器报警。
7.试验结束后，关闭电源，拔下电源插头。
五. 数显温控表的自整定功能
按▲键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组升温较快的PID参数，仪表按新的PID参数进行控制。
按▼键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组能克服超温的PID参数，仪表按新的PID参数进行控制。
² 新的PID参数可以在仪表上检查。
在自整定过程中，按▲或▼键8秒后AT灯灭，自整定被终止，仪表按原PID参数进行控制。
六. 故障分析及排除
正常情况下，打开电源开关，电源指示灯亮，搅拌电机开始工作，调节温控表设定旋钮，温度变化。在开机后若发现上述过程异常，可按下列几种情况分析处理：
故障现象 | 故障原因 | 排除方法 |
打开电源开关，指示灯不亮 | 保险丝熔断 | 更换保险丝 |
电源线松动或插座接触不良 | 检查排除 | |
打开电源开关，电机不转 | 电源开关坏 | 更换开关 |
电机坏 | 更换电机 | |
有关接线断路 | 检查故障，并处理 | |
浴温不恒定（温度显示混乱） | 传感器插头接触不良 | 重新插好 |
传感器损坏 | 更换传感器 | |
固态继点器烧毁 | 更换固态继点器 | |
数显温控表故障 | 更换数显温控表 | |
计时器清零不显示零 | 清零按钮故障 | 更换清零按钮 |
制冷速度很慢或不制冷 | 冷凝器灰尘太多 | 打开侧门清除灰尘 |
制冷剂泄漏 | 请专业人员修理 | |
夏季潮湿，酒精含水高 | 更换新酒精 | |
压缩机损坏 | 请专业人员修理 | |
仪器不降温，有震动 | 输入电压不稳定，超出220V±10% | 检查输入电压，或停机一段时间再启动 |
七.注意事项
1. 仪器开机后约5分钟之内，浴温不下降是正常现象。
2. 关闭制冷机后，必须间隔30分钟后才能再次启动，以免损坏压缩机。
3. 保持仪器清洁，电控部分不要进水受潮，防止油样等污物溅洒在仪器上。
4. 仪器使用前应良好接地，同时应距墙面20cm以上，以确保操作人员安全。
5. 仪器出现故障时，请专业技术人员处理，切忌随意拆卸。
广州虹瀛电子有限公司
地址：广东省广州市增城区瑶田大道62号海明大厦7楼。
电话：020-22093157
装 箱 单
产品型号名称 | HY-12981刹车液流动性测定仪 GB/T 12981 | ||||
随 机 文 件 及 配 件 | |||||
序号 | 名 称 | 规 格 型 号 | 单位 | 数量 | |
1 | 合格证及说明书 | 份 | 各1 | ||
2 | 主机 | 台 | 1 | ||
3 | 试样管 | 支 | 8 | ||
4 | 试样管塞 | 件 | 4 | ||
5 | 保险丝管 | 25A | 支 | 2 | |
6 | 温度计 | －80～＋60℃ 分度值1℃ | 支 | 2 | |
7 | 温度计塞 | 件 | 2 | ||
