一、概述

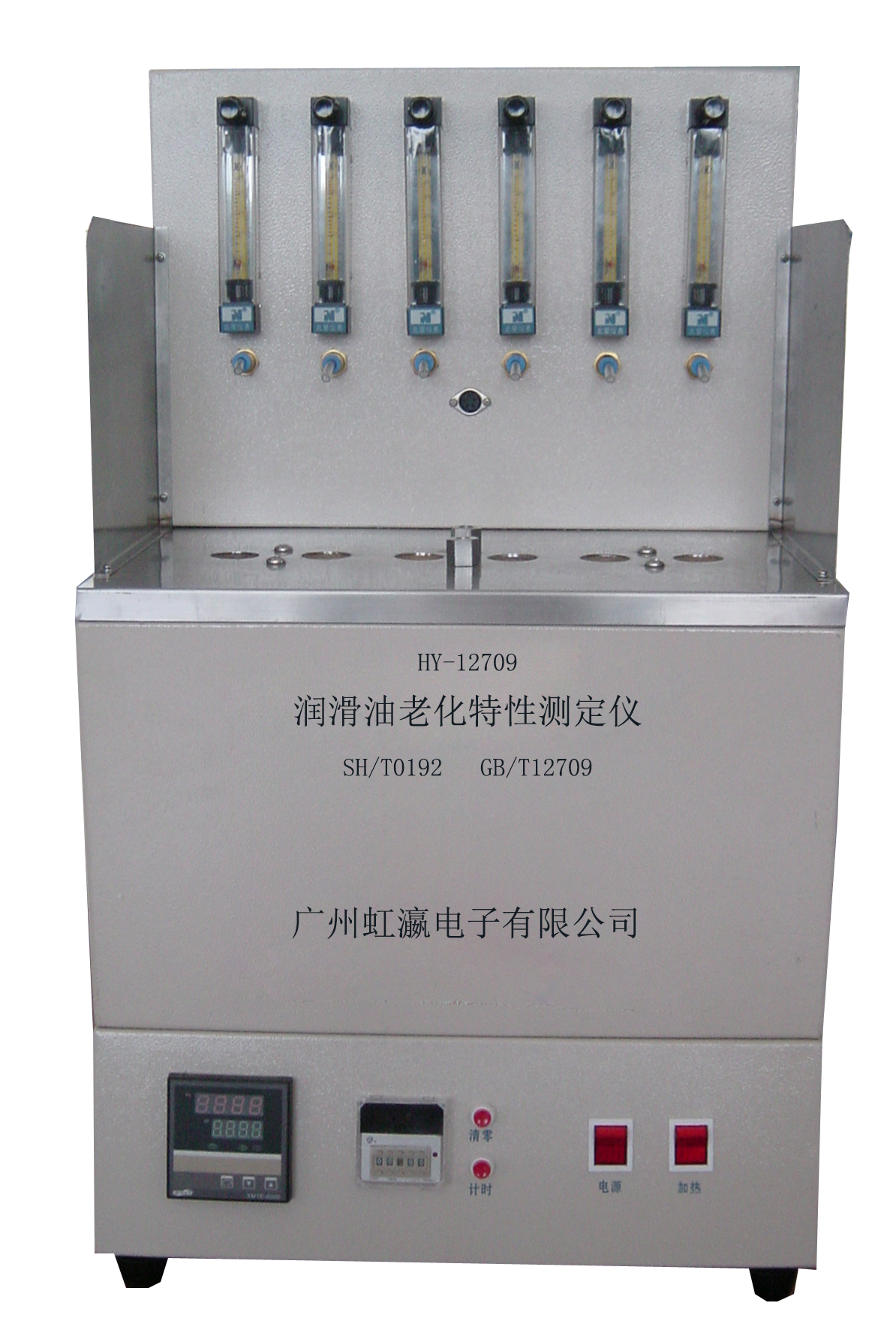

HY-12709型润滑油老化特性测定仪是根据SH/T0192 GB/T12709试验方法的要求设计制造的。适用于测定润滑油老化特性。包括两个方法：A法：通空气老化后康氏残炭增值法。B法：在三氧化二铁存在下通空气老化后的康氏残炭法。

二、结构特点

本仪器主要由温度控制部分、金属浴部分、空气流量调节部分组成。

控制电路采用数显控温表，控温精度高，显示准确。加热体采用铝浴，并有绝缘及绝热层保护，升温迅速。

执行元件采用固态继电器SSR,具有无触点、无动作噪音、无火花、寿命长等特点。

三.主要技术参数

1. 输入功率：   1000W

2. 工作电源：   AC220V/50Hz

3. 试验温度：   200℃

4. 控温精度：   ±0.5℃

5. 控温范围：   室温～200℃

四、安装与使用

仪器到货后，经开箱检验无损无误后，方可通电使用。

将传感器等插头接至相应的插座上，电源插头接至有接地线的电源插座上。打开电源开关，按温控表说明书叙述的操作规程，将温度点设定在预期值，打开加热开关恒温浴便开始升温，当温度点接近设定值时，恒温浴便自动进入恒温状态。

将流量计与气源连接好，并分别接至对应的空气管、调节气流量，即可按标准开始试验，试验结束后，拨下电源插头。

温控表说明

打开电源后，“PV”数码管显示恒温浴当前温度，“SV”数码管显示设定温度。按动“SET”键进入恒温浴温度设定状态，紧接着按动“▲”、“▼”键进行恒温浴设定温度的输入。输入完毕后，按动“SET”键返回初始状态，恒温浴开始进行温度控制。

备注：如果在“设定”状态，不按动任何键，5秒钟后温控表自动返回控温状态。

² 若上排显示OVER则说明传感器开路或输入信号超过测量范围。

² 设定值改变方式

按键，上排显示SP。按▲或▼键，使下排显示为所需要的值。再按键或到标准模式。

² 控制参数改变方式

按键4秒钟以上，上排显示控制参数的提示符，按▲或▼键，使下排显示为所需要的值。继续按键，上排依次显示各参数的提示符，按▲或▼键，使各控制参数为所需要的值。再按键4秒钟以上，回到标准模式。（无键按下1分钟后自动返回到标准模式）

² 各功能参数见下表

不按键4秒以上进入标准模式，1分钟自动返回，可能某些功能参数未被改变。

数显温控表的自整定功能

按▲键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组升温较快的PID参数，仪表按新的PID参数进行控制。

按▼键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组能克服超温的PID参数，仪表按新的PID参数进行控制。

² 新的PID参数可以在仪表上检查。

在自整定过程中，按或▼键8秒后AT灯灭，自整定被终止，仪表按原PID参数进行控制。

备注：温控表其它状态设置出厂全部调试完毕，操作者无需进行设置。

四、维护与维修

   仪器出现故障时按下述过程分析处理

1、 打开加热开关，升温速度慢或不升温——加热管烧断、固态继电器故障或开关故障。

2、 温控表显示及功能失控——检查传感器连接是否好，或控温表故障。

3、 系统不控温——固态继电器烧毁（更换）；控温表故障；传感器故障（更换）

4、 流量计调节失控——检查气路是否漏气；气源压力不稳；流量计故障。

仪器出现故障时请专业技术人员维修或函告我厂，以便及时处理，切忌随意拆卸。

生产厂家：广州虹瀛电子有限公司

地    址：广东省广州市增城区瑶田大道62号海明大厦7楼

联 系 人：高秀鹏13926460128

装   箱   单
