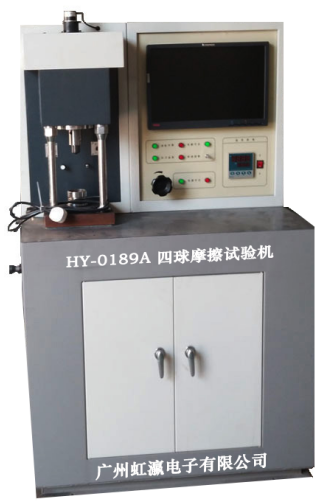

HY-0189A四球摩擦试验机汇集了计算机控制技术，模块化数据采集通讯技术和网络技术，可以通过计算机对整个实验过程进行全过程控制。

本机试验主机、控制板卡、测控软件是由我公司自主设计生产可配台式机或笔记本实现数据采集处理，全程闭环控制，一键操作，排除人为影响实验误差，保证重复性、数据再现性95%以上，数据真实，误差极小。试验机主机与辅具的设计借鉴了国际先进技术，符合国标、国际标准及行业标准要求。外形美观，操作方便，性能稳定可靠。

   ●操作简单：试验条件、实验过程、结果处理分析、操作人性化。
   ●符合国标、国际标准及行业标准。

   ●操作性能稳定、结果准确、重复性好，保证试验真实性、有效性缩短试验周期。
噪音低、污染小、低维护、节省空间。
手工研磨基准平台，精度高。

   ●高刚性、外形美观大方。

   ●计算机实时显示试验数据、控制试验过程，直观、准确，控制软、硬件具有多种数据、曲线处理功能。通过显示器可以直观地进行判别测试结果和进行优劣对比。

   ●可以配以高精度成像拍照系统，读数结果更加直观、准确，误差小便于数据保存。

● 主要用途与适用范围
   该机主要是以滑动摩擦的形式，在极高的点接触压力条件下评定润滑剂的承载能力。包括最大无卡咬负荷PB、烧结负荷PD、综合磨损值ZMZ等三项指标。该机还可以做润滑剂的长时抗磨损试验，测定摩擦系数，记录摩擦力和温度曲线。该机配有高精度测量装置，可测量摩擦副磨斑尺寸，或实现摩擦副磨斑的计算机屏幕显示、测量和记录。

   适用标准：
    国内：GB/T12583   润滑剂极压性能测定法（四球机法）
          GB3142      润滑剂承载能力测定法（四球法）
          SH/T0189   润滑油抗磨性能测定法（四球机法）
          SH/T0202   润滑脂极压性能测定法（四球机法）
          SH/T0204   润滑脂抗磨性能测定法（四球机法）

国外：润滑液极压性能测定法(四球机法)ASTM D2783

润滑液防磨特性测定法(四球机法)ASTM D4172

● 主要技术指标

● 系统主要配置

● 主要组成结构及特点

     组成结构：

本机主要由试验主机、主轴驱动系统、机械式加载系统、试验力摩擦力矩测量系统、嵌入式计算机测控系统（包括液晶显示器、计算机主机、采集模块、控制板卡等）、摩擦副及专用夹具等组成。

突出特点：

● 主轴驱动系统采用伺服电机作为主动力源，控制精度高、使用寿命长，无噪音等优点；

● 采用伺服电机直接带动试验主轴传动方式，具有传动比准确、不打滑、无需润滑、无污染、传动噪音小、效率高、传递负荷大、使用寿命长等优点。

● 机械式加载系统采用80：1蜗轮蜗杆减速装置，传动稳定且有自锁功能。采用弹簧传递加载力可有效降低加载过程中的冲击，使加载试验力稳步增加。

● 试验力摩擦力矩测量系统采用高精度的测量元件（传感器），最高精度可达3‰，另外，在下导向主轴上安装直线运动轴承及径向球轴承，可有效提高试验力及摩擦力矩的测量精度。

● 测控系统采用计算机对试验机进行全程控制，提高了各单元的执行速度及控制精度。可视化的软件操作页面，易于操作者对设备的监控。工业级的计算机、显示器、采集模块以及专业温控器具有抗干扰性强、使用寿命长等优点。

● 软件测控系统

1. 测控软件主界面：

2.验方法面板：

3.实验记录查询：

4.数据处理分析界面：

5. 试验报告界面

    打印形式有经典打印、以office形式打印等。

● 出厂配置清单

主机配置附件图

油盒组件                         夹头                 推力球轴承

力矩轮                         温控表                专用钢球

● 磨斑测量系统（二选一）

                     四球磨斑测量系统

1.产品简介：

四球磨擦试验机磨斑测量系统是专门用于我公司四球磨擦试验机试验中对磨斑进行测量的系统。它是集光学.微电子.计算机技术于一体的高技术产品，使用方便快捷，测量精度高，重复性好。它将磨斑测量.数据处理.检测报告.文件存盘和报告打印一起完成。另外还可对磨斑图像进行处理.编辑.标注，并可以图像文件方式保存图像。

该系统最大限度地消除了因操作者视力不同造成的测量误差和操作中的空回误差，同时也减少了对仪器的反复调节，加快了测量速度。它可供多人观察，便于教学与研讨，是试验中不可缺少的好帮手。

● 节能环保型与液压型压力机全性能、节约成本对比

● 其他事宜

本技术协议与合同具有同等法律效力，一式两份，签字生效。

供方：                                       需方：

签字：                                       签字：

日期：                                       日期：

质量保证及售后服务承诺

● 质量保证制度

公司荣获ISO9001:2008质量管理体系认证，产品的采购、检验、试验、整机的安装和调试均严格按照ISO9001程序进行，确保了每一样出厂的产品体现出应有的品质和可靠性，使公司产品以高起点、高速度起步，以高信誉、高质量取信于各行各业的用户。本公司对产品实行三包，三包期为1年。公司负担所供设备在保证期内所发生的部件更换费、修理费。若由我公司图纸、资料、技术文件错误或技术服务人员现场指导造成的返工、设备损坏，我公司立即负责免费修理或更换。若非我公司提供的资料、备件或技术服务人员现场指导错误而造成的返工、设备损坏，我公司不负责修理或更换备件，并立即中止质保期的承诺。

● 售后服务承诺

.1对于需现场调试的系统设备，公司负责免费现场开机、调试和设备试运行，负责免费为需方现场培训操作人员，并负责解决合同设备在安装调试运行中出现的问题。

.2售后服务部开通“服务热线”020-22093157，承诺不定期的回访，了解合同的设备运行情况。并保证接到用户服务通知后以最快速度到达现场。

.3技术服务：无论售前、售中、售后，只要用户方需求设备技术上的帮助及咨询，本公司将24小时内予以无偿提供有关技术资料。

.4在设备正常操作、维护、保养情况下，整机保修叁年。在质保期内，对机组中的非易损件，在正常使用情况下发生损坏或失效，均无偿赔偿，免费更换，若贵公司未按保养要求进行保养，则售后服务承诺无效。
