一、概  述

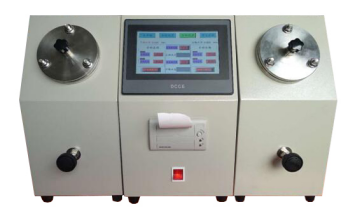

自动润滑油氧化安定性测定仪是根据中华人民共和国石油化工行业标准SH/T0193《润滑油氧化安定性的测定旋转氧弹法》、ASTM  D 2272-2011《润滑油氧化安定性的测定--旋转氧弹法标准试验方法》中的B法金属浴旋转氧弹法设计制造的。本仪器利用一个氧压力容器（氧弹），在150℃评定具有相同组成（基础油和添加剂）新的和使用中的汽轮机油的氧化安定性。

本仪器也可以在140℃条件下快速评定含2,6-二叔丁基对甲酚和（或）2,6-二叔丁基苯酚抗氧剂的新矿物绝缘油的氧化安定性。本仪器不适用于测定40℃时黏度大于12mm²／s的含抗氧剂的矿物绝缘油。

二、技术参数

1、电    源：            AC220V ±10％  50Hz

2、压力传感器量程：      (0～1.6)MPa

3、控温点  ：            常用140.0℃； 150.0℃。

4、控温精度：            ±0.1℃。

5、试验形式：            两弹设计，可同时做两个试样，方便平行试验。

6、旋转机构转速：        (100±5)r/min。

7、氧弹与水平面夹角：    30°。

8、加热浴形式：          金属浴。

9、加热管功率：         1500 W  ×2

10、整机功率：           ≤2800 W

三、仪器特点

1、  适用标准：ASTM  D2272、D4742、IP229   SH/T0193。

2、   仪器用途：用于新油、在用油、蒸汽涡轮机油、润滑油、绝缘油和汽车汽油发动机油等。

3、   浴槽形式：金属浴。金属浴可以减少试验时介质油散发出的的难闻的气味，杜绝因实验时间长可能出现的危险。台式设计体积小，噪音轻，金属浴槽免用液体介质。

4、  仪器显示：7寸彩色触摸屏，界面美观大方，操作简单。

5、 自动化程度高：自动恒温，自动冲氧气，自动判断泄漏，自动记录试验数据并实时显示试样的温度、压力曲线，自动判断试验拐点，自动试验结束报警并切断加热。 仪器采用嵌入式系统设计，用户可以查看历史数据，利用仪器上打印机将结果打印出来。

四、仪器的使用

（一）试验前的准备

1、使用本仪器前请仔细阅读使用说明书。

2、仔细阅读中华人民共和国行业标准SH/T0193-92《润滑油氧化安定性测定法（旋转氧弹法）》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

    3、按上述标准所规定的要求，准备好试验用的各种试验器具、材料等。

4、仪器应安放在平整﹑稳固的试验台上，工作环境中不应有较大的空气流动。

5、接入仪器的电源线应有良好的接地端。

（二）试验步骤

1、控制箱放在中间，浴箱放两边。浴箱的挡板朝外。

2、连接好仪器后面的各组对应插头，包括气路的快速插头。

3、打开电源开关， 点击触摸屏，进入主控界面。设置试样编号和试验温度。

4、设置室内温度，此温度就是仪器周围的环境温度。在室温25℃下使压力达到620KPa.

对于汽轮机油，温度每高于或低于25℃室温2℃，压力就应相应增加或减少5 KPa；对于绝缘油，温度每高于或低于25℃室温2.8℃，压力就应相应增加或减少7KPa，以获得所需的初始压力。当打开自动充气时，根据室温的设置氧弹自动充满至所需的压力后，显示充完。

5、氧弹试漏

检查压舱盖上的○形密封圈有无裂痕，将压舱盖与弹体拧紧（一定要均匀的拧紧三点螺母，使压舱盖的缝隙均匀）。关闭浴箱上的手控针阀（向右旋转到底）；用标配的管路快速接头连接氧气瓶；打开氧气瓶阀门，调整其出口压力为600～7 00KPa；点开系统设置，再点开自动充氧，看显示屏上的压力显示值，当两个弹都充氧至压力显示为620KPa时（室温25℃时），自动关闭电磁阀停止充氧，这时自动进行漏气检测，5分钟后仪器自动显示无泄漏气密性良好，可以开始试验，否则显示气密性不好，有漏气，此时要找出泄漏点，修正之，直到不漏为止。

6、试样准备

请严格按标准SH/T0193规定的要求准备试样（包括氧化铜丝）。将已放入油样、水与氧化铜丝的玻璃杯放到磁化杯座上，均匀的插上紧固片（如图1），将已安装好底部的玻璃杯用手勾住玻璃杯的上沿，缓慢轻轻放入仓内（防止吸力大碰碎玻璃杯），紧固压舱盖。关闭浴箱上的手控针阀，并将仪器与氧气瓶接好。

                          图1

8、测试准备

在充氧之前，按标准要求对氧弹用微充和微放冲洗2遍（手动），再点自动充氧至标准规定的压力。充氧结束仪器自动试漏。试漏完点返回到主界面。

9、所有准备工作结束后，点击开始按钮即可进行试验（此时加热、旋转同时启动），同时盖上保温四氟盖，试验过程中系统自动检测诱导期，试验结束后给出蜂鸣提示，并打印。

10、测试结束

先关闭仪器，拿下保温四氟盖，待温度降下来再打开手控针形阀（左旋）泄压，拆除压舱盖与主机的连接，再拧下压舱盖，取出试样。如果玻璃杯拖出，磁杯座没拖出来，可以用U型钩把磁杯座拖出，冷却至室温后，按标准规定对所有零部件进行清洗，以备下次实验使用。

五、触摸屏使用说明

1、 打开电源开关，仪器出现主页面如图2所示。在主页面上有试样压强随时间变化趋势图、有日期、时间、控温按钮、充气按钮、浴温、压强显示等。

图2

2、 点参数设置仪器出现界面如图3所示。在这个界面里可以设置温度、试样编号，还可以校准压强、校准温度。一定要设置室内温度。设置完后点主界面就返回。

                            图3

3、 点系统设置仪器出现界面如图4所示。在此界面可以进行相应的操作。

                       图4

4、 仪器自动充氧后进入气密性检测如图5界面（此时要等待仪器自动检测）。

                          图5

5、如果气密性好就会出现如下图6界面

                         图6

6、如果气密性不好就会出现如下图7的界面

                        图7

7、点主界面的控温就会进入金属浴温度随时间变化趋势图如下图8

                          图8

8、点历史数据出现如下图9界面

                           图9

六、维护与修理

1、经常保持仪器清洁，防止酸碱、油污、潮湿气体等侵蚀。

2、由于本仪器自动化程度较高，所以，仪器出现故障时，应请专业人员修理，切勿乱拆乱卸。

3、如果较长时间不进行试验请关闭电源，拔插电源插头。试验时仪器上盖部分温度较高，应避免接触，有利于操作者的使用安全。

七、仪器成套及技术文件

1、仪器成套
