一、概述

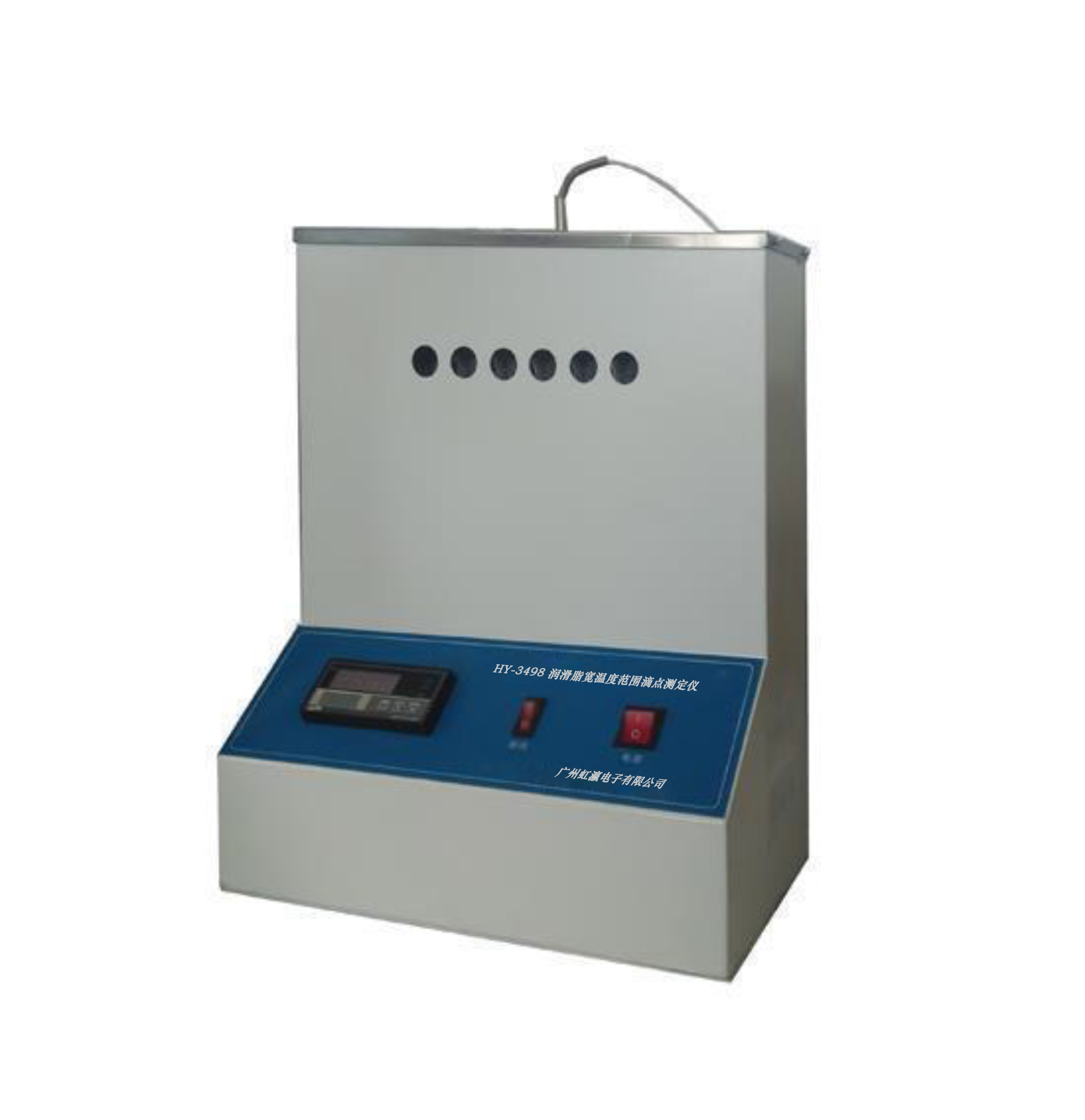

HY-3498润滑脂宽温度范围滴点测定仪是依据GB/T 3498标准设计制造的，适用于测定润滑脂宽温度范围滴点。本仪器具有功率小、安全可靠等特点，仪器温度控制器采用数字显示，操作方便直观。仪器使用环境条件：环境温度5～35℃，湿度≤85%，工作电源AC220V±10%，50Hz。

二、主要技术指标和参数

   1. 输入功率：700W

2. 恒温浴加热点：121℃、232℃、288℃、343℃可任意设定

3. 恒温浴恒温精度：小于±3℃

4. 测试孔数：4孔或者6孔

5. 照明灯：6WLED灯

三、按照与使用

1.仪器应放置在固定牢靠的地方，仪器电源应有良好接地线。送电前先将传感器和LED灯插头插到相应的插座上。

2.传感器

控制箱背面有一个三芯的插座，传感器的测温头插到铝浴后部的插孔内，数显温度表才能显示正常温度。

注：测温头往铝浴后部插孔内插时，一定要插到底，才能保证测温的准确性。

注：插测温头时，注意不要将LED灯管碰坏。

注：传感器插头和LED灯插头在插接时，必须先断电源，并先确定三芯或四芯后再插。

3.照明灯

 仪器背面有一个6瓦LED灯，“开关”在控制面板上，如需观察滴点时可将开关打开，LED灯亮，便于观察。LED灯是通过一个四芯插头插到控制箱背面，开关打开时与电源接通。

4.温度设定

试验时，首先打开电源，控制单元左侧是温度显示窗口，下有三个元件，左边为“实测、设定”无锁按钮，中间为恒温指示灯，右侧为“调节”电位器。按下“实测、设定”按钮，右旋“调节”电位器旋钮，将温度控制器的温度设定在所需温度，此时恒温灯亮，表示加热，

当温度接近设定温度，进入恒温状态时，恒温灯开始亮灭交替工作。此时观察蒸发浴温度计是否稳定所需温度，如果温度稳定到所需的温度，即可按GB/T 3498标准的操作步骤进行试验。

 注：恒温铝浴工作时温度较高，易烫伤，操作时请注意。

注：测定恒温铝浴的温度应以插在恒温浴上的温度计读数为准，如果达不到预期温度，可适当调节控制器面板上的“调节”旋钮，使其达到预期温度。

注：恒温铝浴温度与滴点高限温度对应值如下表

四、注意事项

1.恒温浴温度较高，注意手臂及头部不要触及到浴壳及上盖。

2. 仪器电源要有良好的接地。

3.仪器出现故障，不准乱拆乱卸，应请专业人员维修或通知本公司。

4. 本仪器保修期一年。

装箱单
