一、概述

本仪器依据GB/T 265 、GB/T11137、 ASTM D445标准要求设计制造，用于测定测定液体石油产品（指牛顿液体）的运动粘度。

二、仪器种类

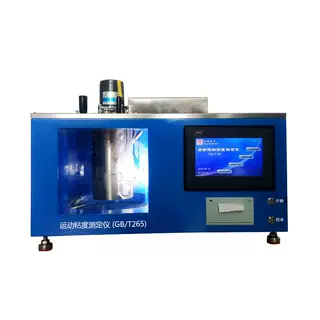

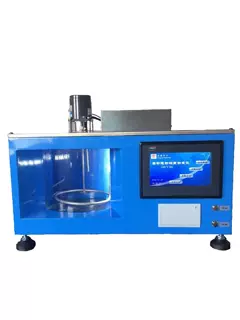

本仪器为单温度点运动粘度测定仪，带加热及搅拌装置，触摸屏显示数据，并打印实验结果。本测定结果如不适合范围值，会弹出提示对话框，加热装置不停止加热，可继续重做实验。

三、 主要技术参数

l 电源：AC220V 50HZ.

l 控温加热功率：700W

l 辅助加热功率：300W

l 控温精度：±0.1℃

l 触摸屏为迪文的7寸屏。

l 单片机为STC15W4K48S4。

l 打印机为热敏打印机。

l 温度模块为进口西门子，精度为0.1度。

l 电机功率：25W 1400rpm

l 存储粘度计常数150条。

l 存储历史结果200条，连接PC后，可实时存储结果值(条数不限)。

l 可与电脑连接(RS232)，可读出历史记录值及实时实验结果值。

四、 操作说明

仪器上电后，显示主页面

                      ①    　　　 ②           ③    　　 ④

功能说明

①   进入历史记录页面

② 进入运行页面。

③ 进入参数设置页面。

④ 进入粘度计常数存储界面。

具体介绍功能

① 历史记录页面如下

      A              B     　　　    C  　　　       D　E

A  显示上一页面历史记录；

B  显示下一页面历史记录；

C  删除当前历史记录页值；

D  返回功能主页面；

E  显示当前第几页面，共可显示40页

注意：历史记录一共可存储200条，存储方式为后入先出，第1页最上面一行显示最近实验结果，可采用删除当前页面记录值。如果记录值很多请使用电脑连接，用上位机软件存储实数结果值。

② 运行页面有两种情况　

如果之前没有按开始升温按钮显示如下界面：

A　　　　　　　　　　　　　 Ｂ

Ａ　进入升温界面。

Ｂ　返回主功能界面。

之前有按开始升温按钮显示如下界面：

Ａ　　　　　　　　　Ｂ　　　　　　　　　Ｃ

Ａ　按下实验开始按钮进入实验测试界面

Ｂ　按下停止升温，同时升温按钮按下复位。加热装置停止加热。

Ｃ　返回主功能页面

注意：实验开始按钮必须满足条件当前恒温浴温度等于实验设定温度，误差为正负0.1度时，实验开始按钮按下才会进入实验测试界面。

实验测试界面如下：

　　　　　　　　　　　　    Ａ　          Ｂ　    Ｃ　　　　Ｄ

Ａ　当前实验终止，并跳到功能主页面，注意不会停止升温；

Ｂ　每次实验的开始按钮，按下后并松开，对应当前实验开始计时；

Ｃ　每次实验的停止按钮，按下后并松开，对应当前实验停止计时；

Ｄ　显示当前第几次实验运行中。共四次实验，完成后自动计算结果；

当第四次实验结束后，程序会自动根据四次实验的时间值，计算出粘度结果，如果计算不成功会跳到实验结果失败页面，成功跳到实验结果页面，具体显示页面如下：

实验结果失败页面如下：

按下返回首页画面，返回到主功能页面，加热部分不会停止升温。

实验结果成功页面如下：

　　　　　　　  A　　　　　　　　　　　　　 Ｂ

Ａ　按下打印结果按钮，开始打印当前实验结果值，如果想多打几次结果值，可多按几次。

Ｂ　按下返回主功能页面，加热部分不会停止升温。

③ 参数设置界面如下：

   　　A        B      C      D 　    E　     F    G   H    I

A  点击进入运行界面，具体看上面的②功能介绍；

B  点击显示值位置，会弹出小键盘可设置油品编号；

C  显示当前恒温浴温度值；

D  点击进入常数查阅界面，具体看下面介绍；

E  显示当前实验使用的粘度计常数值；

F  点击显示值位置，会弹出小键盘可修正当前温度值，单位为0.1度；

G  点击显示值位置，会弹出小键盘可设置实验温度，单位为0.1度；

H  点击返回主功能页面；

I  点击此位置，弹出小键盘可设定系统时间；

常数查阅界面如下：

Ａ　Ｂ　　　　　Ｃ　　　　　　Ｄ　　　　    Ｅ　Ｆ　Ｇ　Ｈ

Ａ　显示当前第几页面，共30页，显示范围1－30；

Ｂ　显示上一页面粘度计常数，每页显示五个值；

Ｃ　显示下一页面粘度计常数，每页显示五个值；

Ｄ　删除当前页面粘度计常数值。

Ｅ　按下采用按钮，会跳到参数设置界面，并使用当前序号粘度计常数值；

Ｆ　返回主功能页面；

Ｇ　显示当前页面的序号值，范围为1－5；

Ｈ　当前序号值加或减一；

注意：当前页面值是通过在主功能页面时，按下常数存储按钮，在常数存储页面下，存储的序号和粘度计常数值，最多能存储150条。

④ 粘度计常数存储界面如下：

　   　　　　　    A        B      C 　　　  D

A  点击存储常数按钮，会把设定的序号和对应的粘度计常数值存储到单片机内部断电保持寄存器里。

B　点击显示框，弹出小键盘，可输入存储常数序号。

C　点击显示框，弹出小键盘，可输入存储的粘度计常数值

注意，使用先进后出的存储方式，最多能保存150个粘度计常数（共30页每页5个值），如果存储的值超过150个，最后面的值删除。

D　点击返回主功能页面；

五、 仪器维修与检修

（一） 该仪器不允许在潮湿，有腐蚀性介质的环境中存放。

（二） 若发现仪器故障，须请专业人员或电告我公司，以便及时维修。

（三） 本仪器一年内确因质量问题，免费保修。
