一、 概述

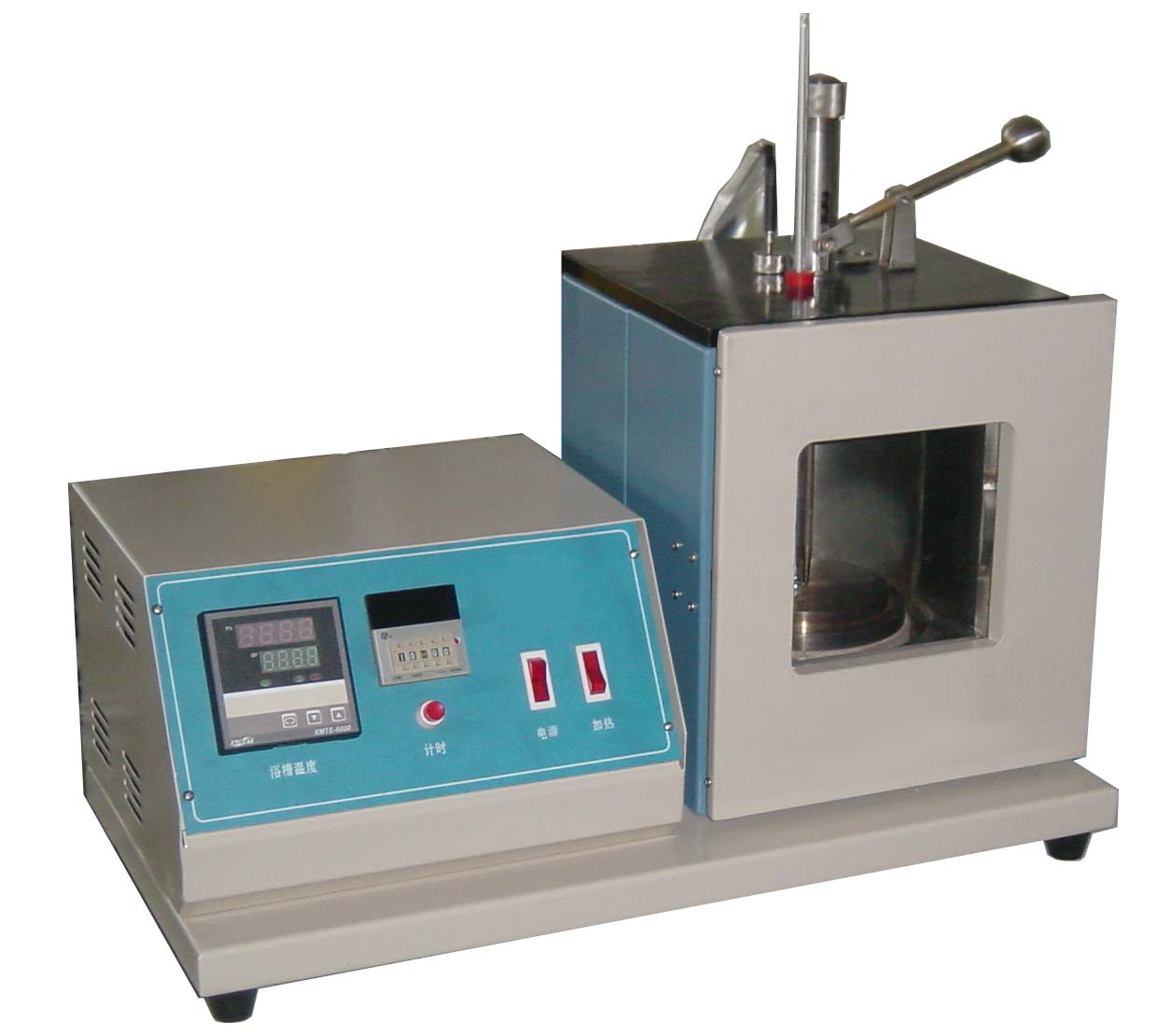

HY- 0337润滑脂蒸发度测定仪是按照行业标准SH/T0337 设计制造的。它适用于润滑脂蒸发度的测定。

二、 结构特点

本仪器主要由温度控制系统、时间控制系统、恒温器及蒸发皿等组成。

温度控制系统采用数显控温表控温，控温精度高，温度控制稳定。

时间控制系统采用数字计时仪做计时器，该计时仪具有开机复零、外控计时、停机及复位等功能，使用极为方便。

三、 技术参数

1. 工作电源：AC 220V±10%  50 HZ

2. 控温范围：50℃～400℃

3. 控温精度：±1℃

4. 加热功率：1100W

5. 计时范围：0.01秒~99小时99分

四、 仪器安装与使用

1. 仪器开箱后，仔细去除包装物，对照仪器装箱单核对仪器配件是否齐全、有无损伤。

备注：若仪器配件不齐全或配件有损伤，请速与我公司联系。

2. 首先向下按手柄,将加热板和钢饼放到电热器上面,然后放下手柄,这样就可以固定住加热板和钢饼。

3. 从金属圆筒体上面的圆孔插入温度计和传感器,同时调整下面钢饼的位置,使温度计和传感器正好能够插入钢饼上的圆孔内。

4. 关好玻璃门。

5. 接通电源，打开电源开关和加热开关。 调节数显温控表,设定温度为标准规定的温度。

6. 需要计时时，按下计时按钮,开始计时。

7. 当浴温在设定的温度点上恒定后，即可开始进行试验。具体操作步骤请参照标准的试验方法。

8. 试验完毕后，关闭加热开关及电源开关。

五、 功能介绍

本章节主要介绍HY- 0337润滑脂蒸发度测仪控制箱中温控表和计时器的操作，操作者可以通过本章节的介绍进行仪器控温表和计时器各项功能的使用。

1. 数显温控表的使用

² 若上排显示OVER则说明传感器开路或输入信号超过测量范围。

² 设定值改变方式

按键，上排显示SP。按▲或▼键，使下排显示为所需要的值。再按键或到标准模式。

² 控制参数改变方式

按键4秒钟以上，上排显示控制参数的提示符，按▲或▼键，使下排显示为所需要的值。继续按键，上排依次显示各参数的提示符，按▲或▼键，使各控制参数为所需要的值。再按键4秒钟以上，回到标准模式。（无键按下1分钟后自动返回到标准模式）

² 各功能参数见下表

   不按键4秒以上进入标准模式，1分钟自动返回，可能某些功能参数未被改变。

2. 数显温控表的自整定功能

按▲键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组升温较快的PID参数，仪表按新的PID参数进行控制。

按▼键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组能克服超温的PID参数，仪表按新的PID参数进行控制。

² 新的PID参数可以在仪表上检查。

在自整定过程中，按▲或▼键8秒后AT灯灭，自整定被终止，仪表按原PID参数进行控制。

备注：温控表其它状态设置出厂全部调试完毕，操作者无需进行设置。

3. 计时器的操作：

1） 打开面板上“计时”按钮，计时器屏幕显示数字。

2） 根据试验需要的时间，设定时段开关（英文字母下带横线的为倒计时时段开关，如S、h等）。

3） 按下面板上“计时”按钮，计时清零；再按一下，按钮弹出，计时开始。

4） 计时结束后，蜂鸣器报警。

六、 故障分析及排除

正常情况下，打开电源开关，电源指示灯亮，开机后，若发现异常可按下列几种情况分析处理：

七、 注意事项

1. 保持仪器清洁，防止试样喷溅在仪器上。

2. 仪器使用前应良好接地，确保操作人员安全。

3. 周围无易燃、易爆、腐蚀性物品及气体。

4. 仪器出现故障后，及时与我公司联系，切忌随意拆卸。

本仪器保修期为一年。
