第一章  概述

YHY-7305抗乳化自动测定仪按照国家标准GB/T7305和GB/T7605设计制造，适用于在标准下测定石油和合成液与水分离的能力。本仪器由恒温浴、电子控制恒温系统、试样搅拌装置、升降装置等构成，以精密铂电阻作为测量元件，实现高精度恒温控制，彩色液晶触控屏显示温度、计时值，是集机、电、微电脑技术为一体的高科技产品。具有恒温精度高，实验操作方便，自动化程度高等特点。

本仪器适用于国家标准GB/T7305和GB/T7605,具有以下优点：

1. 温控系统温度响应速度快、控温精度高、性能可靠。

2. 高度自动化，试样搅拌为全自动装置，操作简洁。

3. 式样搅拌智能控速，1500±3转/分钟。

4. 采用先进的意法半导体微控制器及7英寸大屏幕LCD彩色液晶触控技术。

5. 有自动提示功能，试验时间到时自动报警，提示操作人员。

第二章  技术参数

1、 电源：AC220V±5%   50Hz

2、 控温范围：室温～110℃；

3、 电加热功率：控温加热1000W

4、 控温精度：±0.01℃；采用PID精准控温。

5、 试样搅拌转速：1500±3转/分钟。

6、 工作温度：0～40℃。

7、 工作湿度：≤85%。

8、 显示器：采用7寸触控液晶屏，人机界面交互友好。

9、 温度传感器：采用精密铂电阻，分辨率可达0.01℃；

10、 设备具有校温功能，可用高精度温度计校正测量温度。

11、 设备防静电，防腐蚀，易清洁。

12、 计时范围：1秒～999分59秒

13、 试验孔数：四孔

第三章  安装与使用

1、硬件安装与使用：

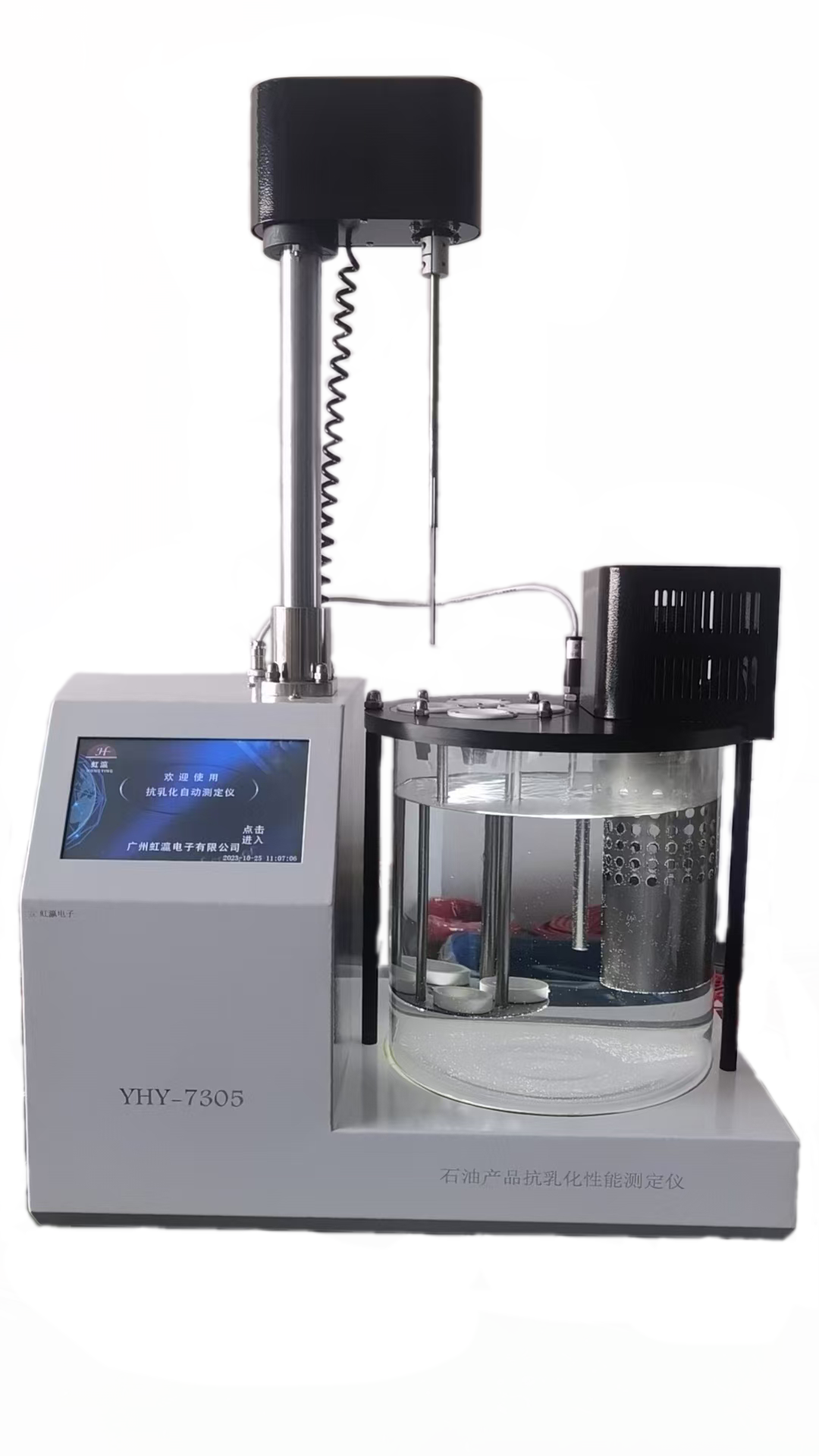

  主机示意图如下：       恒温浴缸盖示意图如下：

------------------------------------------------------------------------

 搅拌桨示意图如下：

备注1:安装量筒时，先将量筒用量筒夹正确的夹牢、夹紧，在量筒中装入试样，然后将量筒装到对应的试样口中。

备注2：开机前请取下搅拌器，防止意外故障造成硬件损坏。

        试验完成后，请取下搅拌叶片，并妥善保管。

        安装搅拌器时，应保证将搅拌器安装至搅拌电机转轴底部，并拧紧螺丝。

仪器操作流程：上电à自检à设置试验参数（预置温度、静置时间和搅拌时间）à向浴缸中加水à正确安装试样à正确安装搅拌叶片à水浴控温à温度到达实验区间后试验开始à记录试验数据à试验完毕à取下搅拌叶片à关闭电源

2、操作说明：

1、开机后仪器首先显示本设备开机动画，自动进入主界面如下：

本仪器可适用于两种标准下的测定，分别为：GB/T 7305和GB/T7605

GB/T 7305（抗乳化性能测定）是在搅拌完成后，每隔5min,从侧面观察和记录量筒内分离的油、水和乳化层体积的毫升数。

GB/T 7605（破乳化度测定）是在搅拌完成后，测定并记录其达到分离（乳浊液层≤3ml）所需要的时间。

2、在界面右侧，用户可点击进入控温及测试界面，进行实验控温并进行油样测试。

在此界面，显示当前水浴温度，当处于控温状态时，温度显示框右下角显示红点。温度显示框上方有目标温度快捷修改区域，不用进入系统设置界面即可修改目标温度。

当水浴温度达到目标温度后，点击按键进入测试界面进行测试流程。

在本界面，选择对应的编号的量筒进行测试，点击按键后，测试进程按照设置好的系统参数自动进行升臂、静置、降臂、搅拌，然后进入观察过程，并自动计时。

点击，进入系统设置界面设置仪器实验所需的各项参数。

在本界面，点击语言选择的中英文图标，可以自由切换中英文界面。

在系统设置界面点击系统时间显示框，进入时间设置界面，对当前显示时间进行设置。 重新设置时间后，点击按钮后生效。

点击，对仪器进行各项自检，包括升降臂的自检，水浴搅拌电机的自检，以及试样搅拌电机的自检。 量筒搅拌自检时，界面下方显示当前试样搅拌电机经过PID控制的实时转速；

注意：仪器处于测试状态时，自检功能自动屏蔽！以免影响正常测试流程。

点击，打开设备信息界面，显示设备的一些软硬件版本信息、出厂时间，设备编号等，以备查询。

3、当各项自检无误，并设置试验参数完毕后，请进行浴缸加水、正确放置试样，正确安装搅拌叶片等操作。

   准备就绪后按测试界面的按键可进入自动控温程序，当温度达到设置温度后蜂鸣器自动报警提示用户。（加热过程中如需暂停或退出加热，可按、的闪烁按键）

 加热界面和加热暂停界面如下：

   每个试样搅拌完成后，自动开始计时，程序对每个油样每5分钟自动提示观察（GB/T7305  抗乳化性能测试）。

   当油、水达到分离（乳浊液层≤3ml）时，用户可按屏幕上的对应试样的状态按键（例如：1#油样已分离，则可按1#按键停止），停止该样计时并记录下该样测试结果。

4、考虑到当一个试样搅拌完毕，在搅拌下一个试样前，客户可能需要彻底清洗搅拌叶片，因为如果相邻两个量筒盛放样品不同，不彻底的清洗搅拌叶片有可能造成实验误差。

    为此，在任一油样搅拌完成后，系统将升降臂升起以方便用户处理搅拌叶片，待叶片清洗完成并重新安装后，方可进行下一组实验。

5、测试结束并记录下所有油样的分离时间后，可按按键返回测试控温界面。
