一、用途及适用范围

本仪器是按照中华人民共和国标准GB/T3535《石油产品倾点测定法》规定的要求设计制造的，适用于按上述标准所规定的方法测定石油产品的倾点指标。

二、仪器使用的工作条件

1、仪器应放置在平整牢固的工作台上，环境中应尽可能减小空气对流。

2、本产品使用时可能涉及到易燃的材料,操作时周围不允许有明火(或产生火星的装置)靠近。

3、仪器不用时应放置在干燥通风处。

4、供电电源为单相三线制，必须有良好的接地端。

三、主要技术规格及参数

1、工作电源：      AC220V±10%；50Hz。

2、冷槽控温：      室温～-45℃

3、制冷系统：      新型致冷压缩机。

4、环境温度：      ≤30℃ 。

5、相对湿度：      ≤85%。

6、功耗：          不大于1000W。

四、主要结构

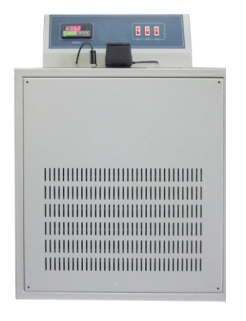

本仪器主机为台式结构（见图1）。

1   2   3  4   5   6

图1

1数显温控表 2传感器 3电机 4开关 5浴孔 6箱体

1、仪器的正面为控制部分。温控表控制冷槽的温度，制冷电源开关控制本仪器的制冷机组。

2、仪器内部装有致冷压缩机系统，为本仪器的制冷工作室，非专业制冷工作者请不要轻易拆卸。

注意事项：

1、虽然本仪器装有控制压缩机频繁启动的延时继电器，但为避免损坏压缩机，不能频繁地开启或关闭制冷电源开关。

2、如遇意外断电，需10分钟后才能再次开启电源开关。

五、使用方法

（一）测试前的准备

1、在做试验前，请仔细阅读与本次试验相关的标准，相关标准有：中华人民共和国标准GB/T510《石油产品凝点测定法》、GB/T3535《石油产品倾点测定法》了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

2、按标准所规定的要求，准备好试验用的各种试验器具、材料等。

3、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。

4、检查供电电源，必须有良好的接地端；检查本仪器的外壳，必须处于良好的接地状态。

5、向浴槽内注入适量无水乙醇（工业酒精），以试管套放入浴槽浴液不溢出为宜。

（二）使用方法

1、打开电源开关，温控表显示浴槽温度，打开搅拌开关，浴槽搅拌开始工作，打开制冷开关，制冷机组工作。

2、根据测试项目的需要使浴槽温度点设定到需要的数值。

温度设定：点按“SET”键，进入给定值设定，上排显示SP，点按＜键选择位数，按∨∧键

改变数值，设定完成 后，点按“SET”键退出，无操作20秒后自动退出。

当控温效果不理想时启动自整定：长按∧键，直到AT灯亮，仪表进入自整定状态，系统经过1.5个波动周期后结束， AT灯灭。仪器自整定后自动进行高精度恒温控制。仪器出厂前自整定已调好，用户可以不用调。

3、倾点测试方法

将装有毡垫的铜制试管套放到浴槽内；用插有温度计的胶塞紧紧地塞住装有试样的倾点试管，并使温度计和试管在同一轴线上，浸没温度计水银球，使温度计的毛细管起点应浸在试样液面以下3毫米处，套上毡圈后放入浴槽里的铜制试管套内。按GB/T 3535《石油产品倾点测定法》进行试验，直到试管保持水平位置5秒种而试样无流动时，记录观察到的试验温度计读数

5、若玻璃温度计检测的实际值与温控表的显示值不一致，则可作修正。例如：仪表显示值为40.0℃，玻璃温度计检测值为39.7℃时，按“SET”键5秒以上，PV窗显示LOCK，下面显示0，再按一下“SET”键，PV窗显示SC,使下面值为-0.3（若玻璃温度计检测值为40.3℃时，则使SP值为+0.3），修正完毕后，按“SET”键5秒以上退出（无键按下1分钟后自动返回到标准模式）。

警告：仪器发生故障时应立即切断电源，待仪器冷槽恢复到常温后请专业人员检修并排除故障后方可继续使用，防止发生意外！

六、仪器成套及技术文件

1、仪器成套

2、技术文件

⑴ 使用说明书                                        1份

⑵ 合格证                                            1份
