一、 用途与适用范围

本仪器适用于按ASTM D1500测定各种润滑油及其他石油的颜色。测定器方法是将预测定的石油产品试样注入比色管内，然后与标准色片相比较以确定其色度色号。本仪器表示的色号。

二、 主要技术指标

电源：220V、100W，温度为2750±50K的内磨砂乳壳灯泡。

比色管：内径Φ32.5～Φ33.4mm，高120～130mm的无色平底玻璃管。

标准色盘：26个Φ14光孔，其中25个分别按顺序装有1-25色号的标准颜色玻璃片，第26孔为空白。

三、 仪器组成

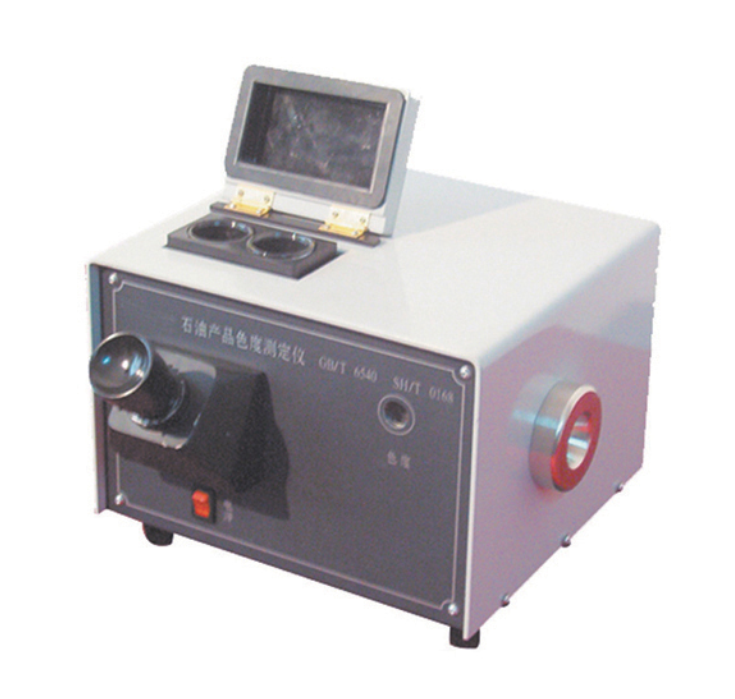

本仪器由标准色盘、观察光学镜头、光源及比色管组成。

光源光经由乳白色玻璃片和日光滤色玻璃片滤色后，所得到的标准光的光谱特性来似于北光。标准光经由平面反射镜和棱镜组成两条平行光束，其大小形状完全相同，能同时分别均匀地照射在标准色盘的颜色玻璃片上和比色管中的试样上。

标准色盘上有26个Φ14光孔，旋转仪器右侧的标准色盘转动手轮，以便试样在比色试试验时选择正确的相当色。

比色管由仪器顶部的小盖位置放入。

观察目镜由凹镜和凸镜组成。光学目镜具有光线调节和调焦能力。

四、 性能特点

1、 观察目镜由凹镜和凸镜组成，可同时看到试样颜色和标准色颜色。

2、 光学目镜具有光线调节和调焦能力，使用方便。

3、 结构设计合理，操作使用方便。

4、 色号对应ASTM D1500色号。

五、 仪器使用方法

1、 准备工作

⑴用擦镜纸将比色管仔细擦净。

⑵向一只比色管内自如蒸馏水至50mm以上的深度，放入带盖容器室的右边作为参比液。

⑶向另一只比色管内注入透明的试样至50mm以上的深度，放入带盖容器的左边，盖上盖子。

若试样浑浊不透明时，则需加热至浑浊消失后注入比色管内，立即测定。

⑷如试样的颜色深于25号标准玻璃色片时，则用煤油稀释后测定混合物的颜色。稀释的比例是试样与煤油的体积比为15：85.

2、 实验步骤

⑴打开电源开关，旋转仪器右侧的标准色盘转动手轮，同时从观察目镜中观察，克看到两个半圆色，其左边的为试样颜色，右边的为标准色颜色。当试样的颜色与某标准玻璃片颜色相同时，记录数字盘上的读数，作为该试样的色度。如果该试样的颜色在两个邻近的标准玻璃片之间时，则记录其色号范围。如：11～12号、15～16号。用煤油稀释后测定的试样，在报告中应加于注明“稀释”。

⑵测定完毕，关闭电源开关，取出比色管，洗涤干净后备用。

六、 注意事项

1、 光学目镜系统，已经正确调节焦距和光线，使用时不宜多动，需调整亦应仔细进行。

2、 装有试样的比色管放入仪器中时，必须将试管外表面及底部擦拭干净。

3、 标准颜色玻璃片每隔半年，须用ASTM D1500规定的标定比色液作校验一次。如发现色片颜色与相当色号的比色液颜色相差达一个色号时，应更换新的色盘或送请制造厂重新标定。

4、 附图：色号对照图
