一、用途及适用范围

本仪器是依据中华人民共和国标准GB/T 1884《石油和液体石油产品密度测定法(密度计法)》所规定的要求设计制造的，适用于测定原油和液体石油产品的密度。

二、仪器适用的工作条件

1、 环境温度：  -10℃ ～ +40℃，环境温度的变化应不大于±2℃。

2、 相对湿度：  ≤85％。

3、仪器工作时应放置在平整的工作台上，环境中应尽量减小空气的对流。

4、仪器不用时应放置在干燥处。

5、供电电源为单相三线制，必须有良好的接地端。

三、主要技术指标

1、工作电源：       AC220V±10％ ，50Hz。

2、加热功率：       1200W

3、试管容量：       500ml。

4、温度控制器：

⑴ 控温范围：       室温～100℃。

⑵ 控温精度：       ±0.1℃。

⑶ 温度传感器：     工业铂电阻，其分度号为Pt100。

5、温度计：         分度值为0.2℃的全浸水银温度计。

四、仪器结构

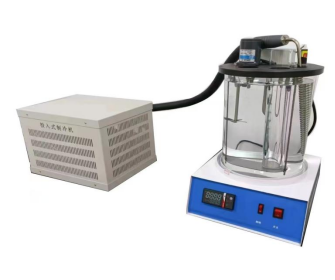

本仪器由浴缸及缸盖、温度控制器、电动搅拌装置、电加热装置、密度计量筒及其夹持器、石油密度计、温度计等组成。

1、 电加热装置

采用密封不锈钢管制成电加热器，为恒温浴提供足够的热源。

2、 电动搅拌装置

采用无减速单相异步电动机，输出功率15W，转速1250r/min；搅拌叶轮Ф50mm(与加热管一起被不锈钢筒罩住)，保证恒温浴内安放密度计量桶处温度均匀。

3、 温度控制器

传感器(分度号为Pt100)的信号送至温度调节器，并自动控制电加热器对恒温浴介质的加热功率，同时将浴缸内的温度显示出来。

4、 浴缸及浴盖

浴缸为硬质玻璃缸，可存放恒温浴液体。缸盖上设有二个密度计量桶安装孔及量筒专用夹具，可同时进行二个试样的测定。

5、 温度计

分度值为0.2℃全浸水银温度计，测温范围为-20℃～102℃。

五、仪器使用说明

（一） 测试前的准备

1、使用本仪器前应仔细阅读使用说明书。

2、仔细阅读中华人民共和国标准GB/T 1884－2000《原油和液体石油产品密度试验室测定法(密度计法)》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

    3、按GB/T 1884标准所规定的要求，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

5、将浴缸加入干净的水或蒸馏水至盖下30mm，以量筒放入水不溢出为宜。

（二）使用方法

1、接好搅拌电机及温度传感器后面的连线，接通电源 ，打开电源开关。

2、电源接通后温度控制器进入工作状态，PV显示窗显示当前浴温值，SV显示窗显示上一次设定的温度值。

3、根据试验需要选定温度设定值。

温控表设定方式：点按“SET”键，进入给定值设定，上排显示SP，点按＜键选择位数，按∨∧键改变数值，设定完成后，点按“SET”键退出，无操作20秒后自动退出。浴槽的温度自动控制在温度设定点上。

若温度控制精度不理想时：本温控表具有自整定功能。先设定控温点，再长按∧键，直到AT灯亮，仪表进入自整定状态，系统经过1.5个波动周期后结束， AT灯灭。仪器自整定后自动进行高精度恒温控制。仪器出厂前自整定已调好，用户可以不用调。

4、当恒温浴温度恒定在所需试验温度后，将密度计量筒（试样已转移其中）放入浴中。

5、将温度计插入试样中，小心地搅拌试样，待其温度达到平衡状态后，再把合适的石油密度计垂直地放入试样中，并让其稳定。读取石油密计度刻度的读数并记下试样的温度，按中华人民共和国标准GB/T 1885的换算方法换算到20℃下的密度。

六、注意事项

1、浴液加温的同时必须不停地搅拌，以保证浴缸内温度均匀，搅拌电机不转，应先检查电容，再检查电机。

2、若玻璃温度计检测的实际值与温控表的显示值不一致，在温度恒定时可作修正。例如：仪表显示值为40.0℃，玻璃温度计检测值为39.7℃时，按“SET”键5秒以上，PV窗显示LOCK，下面显示0，再按一下“SET”键，PV窗显示SC,使下面值为-0.3（若玻璃温度计检测值为40.3℃时，则使SP值为+0.3），修正完毕后，按“SET”键5秒以上退出（无键按下1分钟后自动返回到标准模式）。

注意：当室温低于0℃时，请将水缸内的水放尽，防止结冰损坏器件！

警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！
