一、概述

本仪器依据GB/T 265 、 ASTM D445标准要求设计制造，用于测定测定液体石油产品（指牛顿液体）的运动粘度;粘度指数。

二、仪器种类

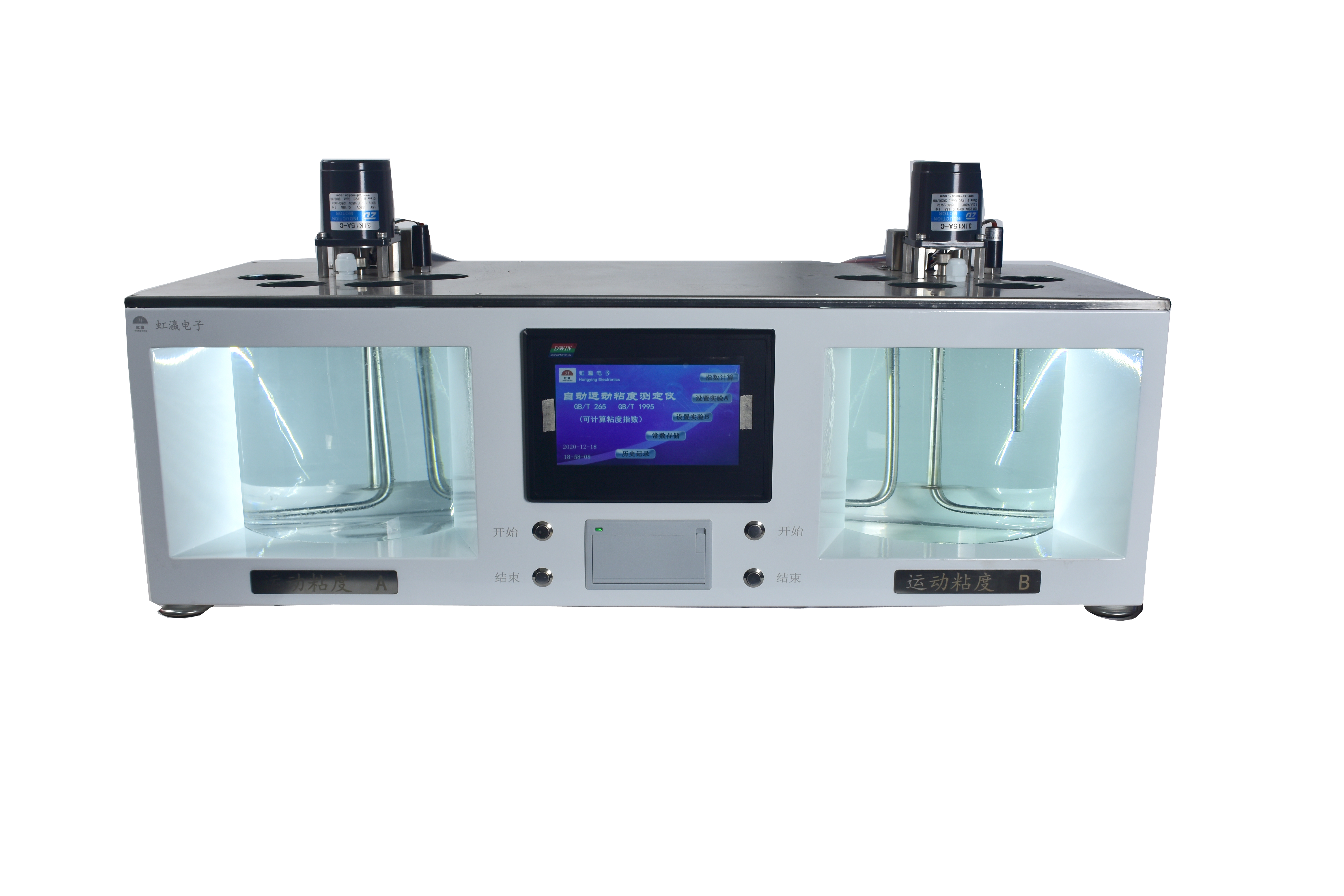

本仪器为智能粘度测定仪，带加热及搅拌装置，触摸屏显示数据，并打印实验结果。本测定结果如不适合范围值，会弹出提示对话框，加热装置不停止加热，可继续重做实验。有两个恒温浴，AB加热互不干涩，默认恒温浴Ａ为低温浴，恒温浴Ｂ为高温浴。可根据要求设定检测次数，默认为４次后，计算结果取平均值。

三、 主要技术参数

l 电源：AC220V 50HZ.

l 恒温浴A加热功率：1KW

l 恒温浴B加热功率：1KW

l 控温精度：±0.1℃

l 触摸屏为虹瀛7寸屏。

l 单片机为STC15W4K48S4。

l 打印机为热敏打印机。

l 温度模块为原装进口DTC1000，精度为0.1度。

l 温度传感器为德国进口Ａ级PT100.

l 电机功率：25W 1400rpm

l 存储粘度计常数150条。

l 存储历史结果200条，连接PC后，可实时存储结果值(条数不限)。

l 可与电脑连接(RS232)，可读出历史记录值及实时实验结果值。

四、 安装与使用

仪器上电后，显示主页面

                      ①    　　　 ②           ③    　　 ④

功能说明

① 进入历史记录页面

② 进入粘度计常数存储界面。

③ 进入设置试验Ａ页面。

④ 进入设置试验界面。

以上界面为首页，在首页可切换到４个界面。

具体介绍功能

① 　历史记录页面如下

      A              B     　　　    C  　　　       D　 E

A  显示上一页面历史记录；

B  显示下一页面历史记录；

C  删除当前历史记录页值；

D  返回功能主页面；

E  显示当前第几页面，共可显示40页,可点击显示框输入数值。

注意：历史记录一共可存储200条，存储方式为后入先出，第1页最上面一行显示最近实验结果，可采用删除当前页面记录值。如果记录值很多请使用电脑连接，用上位机软件存储实数结果值。

②　　粘度计常数存储界面如下：

　   　　　　　    A        B      C 　　　  D

A  点击存储常数按钮，会把设定的序号和对应的粘度计常数值存储到单片机内部断电保持寄存器里。

B　点击显示框，弹出小键盘，可输入存储常数序号。

C　点击显示框，弹出小键盘，可输入存储的粘度计常数值

D  点击返回首页。

数据存储成功后，序号和常数显示框显示０.

注意，使用先进后出的存储方式，最多能保存150个粘度计常数（共30页每页5个值），如果存储的值超过150个，最后面的值删除。

实验设置Ａ和Ｂ功能一样，下面只描述实验设置Ａ。

③实验设置Ａ：

④实验设置Ｂ：

   　　   A     B   C   D 　  E　        F      G  H  I     Ｊ

A  点击进入试验界面Ａ，具体看下面的K功能介绍；

B  显示当前恒温浴温度值；

C  点击显示值位置，会弹出小键盘可设置油品编号；

D　点击显示值位置，会弹出小键盘可设置实验检测次数，到达次数出结果；

E  点击进入常数查阅界面，具体看下面介绍；

F  显示当前实验使用的粘度计常数值；

G  点击显示值位置，会弹出小键盘可设置实验温度，单位为0.1度；

H  点击显示值位置，会弹出小键盘可修正当前温度值，单位为0.1度；

I  点击返回主功能页面；

J  点击此位置，弹出小键盘可设定系统时间；

K  如果之前没有按开始升温A按钮显示如下界面：

A　　　　  　　　　　　　 Ｂ

Ａ　进入升温界面A。

Ｂ　返回主功能界面。

之前有按开始升温A按钮显示如下界面：

Ａ　　　　　　　　　Ｂ　　　　　　　　　Ｃ

Ａ　按下试验开始按钮Ａ进入实验测试界面

Ｂ　按下停止升温Ａ，同时升温按钮按下复位。加热装置停止加热。

Ｃ　返回主功能页面

注意：试验开始按钮必须满足条件当前恒温浴温度等于试验设定温度。

试验测试界面如下：

　　　　　　　　　　　　    Ａ　          Ｂ　    Ｃ　　　　Ｄ

Ａ　当前试验终止，并跳到功能主页面，注意不会停止升温；

Ｂ　每次试验的开始计时Ａ按钮，按下后并松开，对应当前试验开始计时；

Ｃ　每次试验的停止计时Ａ按钮，按下后并松开，对应当前试验停止计时；

Ｄ　显示当前第几次试验运行中。共四次试验，完成后自动计算结果；

当第四次实验结束后，程序会自动根据四次实验的时间值，计算出粘度结果，如果计算不成功会跳到试验结果失败页面，成功跳到实验结果页面，具体显示页面如下：

当设定试验测定次数小于４时，自动取平均值，不进行数据查错，按标准要求，必须做四次取平均。

试验结果失败页面如下：

　　可按下返回首页画面，返回到主功能页面，加热部分不会停止升温。从重新进行试验。

当试验完成后，处理器运算正确后，会自动切换到试验结果界面。具体如下：

　　　　　　　  A　　　　　　　　　　　　　 Ｂ

Ａ　按下打印结果Ａ按钮，开始打印当前试验结果值，如果想多打几次结果值，可多按几次。

Ｂ　按下返回主功能页面，加热部分不会停止升温。

当实验完成后，会自动打印一次当前结果结果，并把结果保存到存储器中，可通过历史记录进行查看。

五、 仪器维修与检修

（一） 该仪器不允许在潮湿，有腐蚀性介质的环境中存放。

（二） 若发现仪器故障，须请专业人员或电告我公司，以便及时维修。

（三） 本仪器一年内确因质量问题，免费保修。

广州虹瀛电子有限公司

地址：广东省广州市增城区瑶田大道62号海明大厦7楼

电话：020-22093157

装箱单
