概述：

本仪器按中华人民共和国石油化工行业标准 SH/T 0195 设计制造，适用于该标准下润滑油对金属片腐蚀的测定。

二、 结构特性

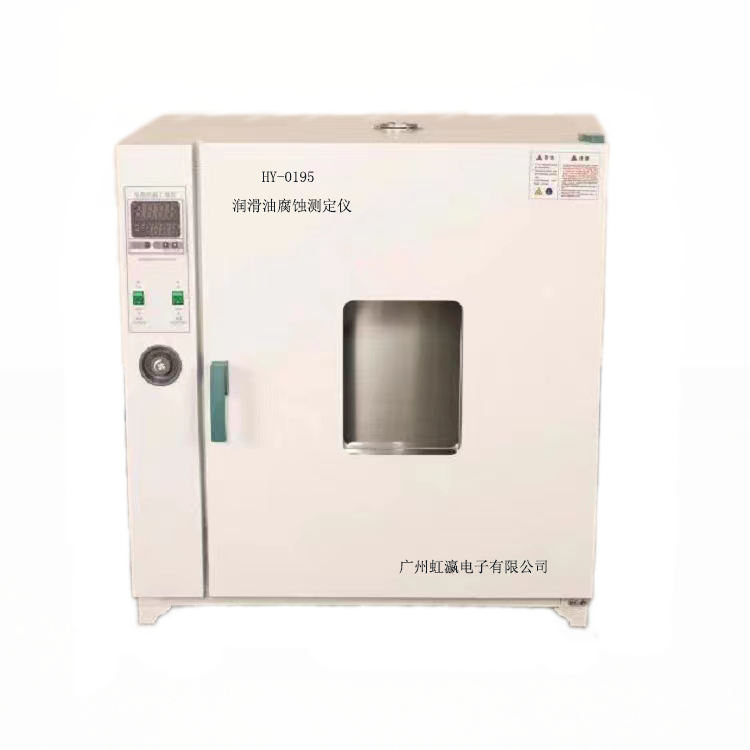

本仪器主要由恒温箱和一些辅件构成。

恒温箱采用优质冷轧钢板冲制弯折、焊接而成，表面为喷涂处理，造型新颖美观，工作室采用不锈钢制作。箱体左部分为电气控制箱设有数显控温仪、超温保护调节器、计时表、电源开关等。

箱体与工作室中间用玻璃纤维做保温层，箱门与门框间采用硅橡胶条密封，安全卫生。箱门设有双层钢化玻璃以便在使用中观察。

三、 技术参数

1．工作电源: AC220V 50Hz。

2．控温范围：室温+10℃-200℃

3．工作室尺寸：600x450x450mm

4．计时器调节：0-999H

5．加热功率：2KW

四、 仪器安装与使用

仪器开箱后,检查各部件是否齐备,有无破损,然后安装。

1. 首先把铝浴放在恒温箱内支撑架上；

2. 接通与本设备要求相一致的电源，打开电源开关，电源指示灯亮，温控仪表开始显示工作室的温度；

3. 按控温仪表 操作程序设定所需工作温度并使仪表进入测量控制状态。

4. 需要记录时间时，按动“计时”按钮，重新或继续计时需要按动“清零”按钮。

5. 需要照明时，按动照明开关。

6. 工作完毕，将开关关闭即可。

五、 数字计时器的设定

数字计时器计时范围：0-999 小时，五个可调参数，中间为设定格式，意义为： h 为小时； m 为分钟； s 为秒。 h; m ;s 意义同上，只是为倒计时。按参数上下的 +，- 键，调整设定。

其余四位为调节时间的数字，左面为高位。

例如：设定为 1680 h 意义为设定为 计时 168 小时

六、 超温保护温度值设定方法

本设备采用温包型温度开关作超温调节保护装置，一般情况下取：工作温度再加 10 度的温度值作为“超温保护温度值”。首次设定超温保护温度值时，应在“空载”条件下调试，先使设备达到工作温度，再调节到超温保护温度状态，观察设备是否会失电，并停止加热。进行本项调节工作最好要多次进行，找好最佳超温点，以确保超温调节器的保护功能可靠。

如有不符合要求，则需再调整设定值，并再次进行调节试验，直到符合为止。调节超温保护温度值只需旋转旋钮，顺时针方向、量值增加、反之，则减少。

七、 温控表的使用

打开电源后，“PV”数码管显示恒温浴当前温度，“SP”数码管显示恒

温浴温度设定值。按一下温控表“设定”键，就进入到恒温浴温度设置状态，按动“▲”、“▼”键进行恒温浴温度点的设定。恒温浴温度设定完毕后，按一下键“设定”结束恒温浴温度设置状态，回到标准模式，恒温浴便自动进行温度控制。

备注：打开电源后，温控表进行自检，大约十秒钟后，温控表正常显示。

数显温控表的自整定（出厂时已设置好）

在非设定状态下按“移位/自整定键”6 秒后 AT 灯闪烁，仪表开始自整定，自整定结束后 AT 灯灭，得出一组升温较快的 PID 参数，仪表按新的 PID参数进行控制。

² 新的 PID 参数可以在仪表上检查。

在自整定过程中，按“移位/自整定键”6 秒后 AT 灯灭，自整定被终止，仪表按原 PID 参数进行控制。

 八、 常见故障及排出方法

九、 注意事项

1. 保持仪器清洁，电控部分不要进水受潮，防止油样等污物溅洒在仪器上。

2. 仪器使用前应良好接地，确保操作员安全。

3. 使用前必须检查加热器的每根电热丝按装位置，以防因运输震动后可能引起的相碰或断开现象。

4. 仪器出现故障时，要由专业人员来处理，切忌随意拆卸。
