概述

HY-0805润滑油过滤性测定器是按照SH/T T0805-2008标准设计制造的，能够严格按照标准描述准确进行润滑油在试验时过滤性的测定。

HY-0805润滑油过滤性测定器外型设计美观、大方，结构设计合理，操作方便，结果测定准确。

二、结构特点

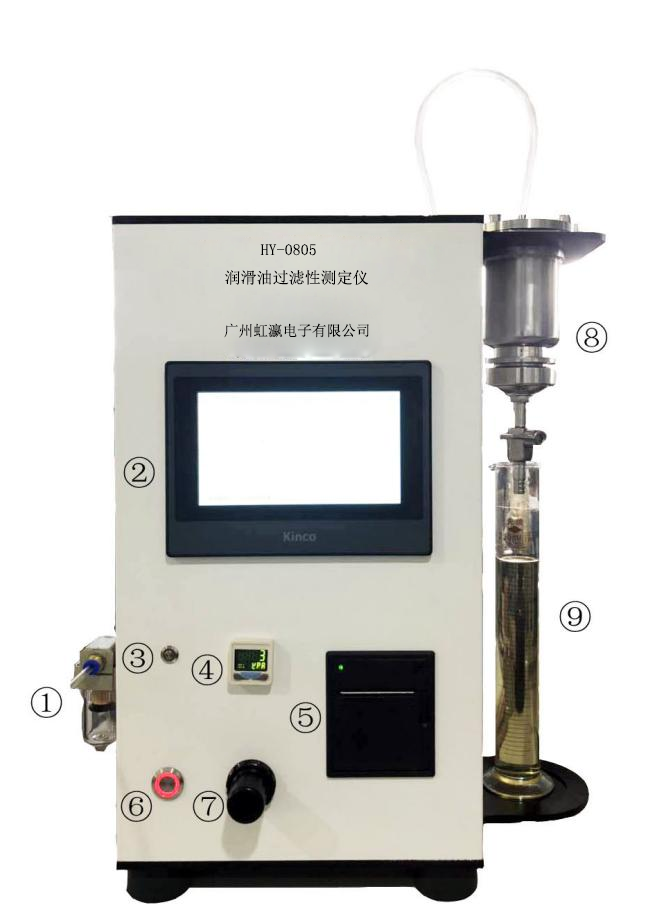

1、外观

① 过滤器

② 液晶显示器

③ 控制阀开关

④ 压力表

⑤ 打印机

⑥ 电源开关

⑦ 调压阀

⑧ 过滤容器

⑨ 量筒

2、过滤容器组装图

3、操作界面

②     样品信息及测试方法选择区

②     测定过程操作记录区

③
 测定结果及分析区

三、技术参数

1. 工作电源：AC 220V±10%/50 HZ；

2. 气源最大压力700KPa；

3. 压力可调范围50KPa~200KPa；

4. 过滤罐容积3500mL；

5. 有效过滤面积1130±60m㎡。

四、仪器安装与使用

4.1 试压

将纯净干燥的空气或氮气源通过∯6管接到过滤器，将过滤容器装好（不要放入滤膜），按下电源开关，待开机画面完成，显示操作界面后，打开控制阀开关，调节调压阀，调至压力表显示200Kpa，观察10分钟，如压力表无明显变化，关闭控制阀开关，打开过滤容器出油阀泄压，试压完成。

4.2 试验

4.2.1 在样品信息及测试方法选择区输入样品信息，根据样品粘度等级选择过滤压强，并选择对应的测定方法和试验内容。

4.2.2 打开过滤容器，将滤膜平铺在过滤网中间位置，放上环形胶垫，用手拧紧，再用扳手轻轻上紧（不要用力过大）。

4.2.3 将过滤容器放到支架，打开过滤容器上盖，观察滤膜是否平整（如有不平整或撕裂需重新放置或更换滤膜）。倒入试验油样，盖上上盖，拧紧。

4.2.4 将量筒放置在量筒支架上，使过滤容器出油口伸入量筒。

4.2.5 开通气源阀门，调节调压阀，使压力表显示油样对应的过滤压力，打开控制阀开关，打开出油口阀门，调节压力阀调至过滤压力，观察出油口，当出油口第一滴油样流出是按下

操作界面上开始实验的【启动】按钮，观察量筒油面变化。

4.2.6 当量筒油面达到10ml刻度线时，点击操作界面【记录T10】按钮。

当量筒油面达到50ml刻度线时，点击操作界面【记录T50】按钮，此时Tv开始倒计时，当计时为0时，记录量筒油面刻度，并输入到操作界面处。

当量筒油面达到200ml刻度线时，点击操作界面【记录T200】按钮。

当量筒油面达到300ml刻度线时，点击操作界面【记录T300】按钮。

点击【停止】按钮，点击【计算结果】，显示试验结果。待油样完全流出后，关闭控制阀开关，关闭气源开关，试验结束。

4.2.7 点击测定结果及分析区的【写入】按钮，三次试验结果分别导入后，点击【分析三次测定值按钮】，得到油样测定结果。点击【打印试验结果】按钮，可将油样测定结果打印。

五、注意事项

1. 保持仪器清洁，防止试样喷溅在仪器上。

2. 仪器使用前应良好接地，确保操作人员安全。

3. 仪器出现故障后，及时与我公司联系，切忌随意拆卸。

4. 本仪器保修期为一年。
